Hvorfor er flettet kobberrør det beste valget for EMI-skjerming og kabelbeskyttelse?

Moderne elektronikk blir mindre, raskere og langt mer følsom for støy. Det er flott - helt til en perfekt "fungerende" kabel begynner å forårsake tilfeldige tilbakestillinger, ustabile signaler eller mislykkede samsvarstester. Hvis du har å gjøre med elektromagnetisk interferens, statisk utladning eller ledninger som stadig blir skrapet og klemt i tette enheter,Flettet kobberrører en av de mest praktiske løsningene du kan implementere uten å redesigne hele systemet.

Abstrakt

Denne artikkelen forklarer hva enFlettet kobberrørgjør, de vanlige problemene den løser (EMI, slitasje, statisk oppbygging og mekanisk stress), og hvordan du velger riktig konstruksjon for ditt miljø. Du vil også finne en oversiktlig utvalgssjekkliste, beste fremgangsmåter for installasjon og en sammenligningstabell for å hjelpe deg med å matche materialalternativer (bart kobber, fortinnet kobber, forsølvet kobber og rustfrie varianter) til brukssaker i den virkelige verden – slik at du kan unngå å betale for mye, underspesifisere eller installere det på en måte som kansellerer fordelene.

Innholdsfortegnelse

1. Smertepunkter flettet kobberrør løser seg
2. Hva er flettet kobberrør og hvordan det fungerer
3. Hvordan velge riktig flettet kobberrør
4. Tabell for sammenligning av materialer og bygg
5. Beste praksis for installasjon og jording
6. Hvor det brukes ofte
7. Innkjøp og kvalitetssjekker som faktisk betyr noe
8. FAQ
9. Konklusjon

Disposisjon

• Identifiser om problemet ditt er EMI, statisk elektrisitet, slitasje eller tretthet med tett bøyning
• Forstå skjermingsytelse og hva "dekning" egentlig betyr i praksis
• Velg riktig materialfinish for miljøet ditt (fuktighet, salt, varme)
• Dimensjoner den riktig slik at den passer uten å strupe kabelen eller etterlate hull
• Installer den med riktige avslutninger slik at skjermingen ikke blir "dekorativ"
• Valider med enkle kontroller: kontinuitet, passform og jordingsintegritet

Smertepunkter flettet kobberrør løser seg

Folk begynner vanligvis å søke etterFlettet kobberrørnår noe "mystisk" går galt - spesielt i sammenstillinger med motorer, vekselrettere, vekslende strømforsyninger, releer eller tette ledningsnett. Her er de vanligste smertepunktene den adresserer:

• Ustabile signaler og EMI-hodepine:Støykobling kan forårsake datafeil, sensordrift, lydsumming eller periodiske kommunikasjonsfeil som er smertefulle å feilsøke.
• Mislykkede EMC- eller samsvarstester:Du består funksjonstester, men utslipps- eller følsomhetstester samarbeider ikke – ofte på grunn av skjermingshull eller svak jording.
• Slitasje og mekanisk slitasje:Kabler som føres gjennom metallkanter, bevegelige enheter eller vibrasjonstunge systemer kan slites gjennom isolasjonen over tid.
• Oppbygging av statisk elektrisitet:I tørre miljøer eller bevegelige kabelbærere kan statisk elektrisitet akkumuleres og utlades til sensitive komponenter.
• Tett ruting og gjentatt bøyning:Noen beskyttelseshylser er stive eller klumpete. Et flettet rør gir beskyttelse mens den fortsatt bøyer og bøyer seg med selen.

Nøkkelideen: et flettet rør er ikke bare "en erme." Det er et funksjonelt lag som kan redusere interferens, beskytte ledninger og gi en kontrollert vei for uønsket elektrisk energi - når spesifisert og installert på riktig måte.

Hva er flettet kobberrør og hvordan det fungerer

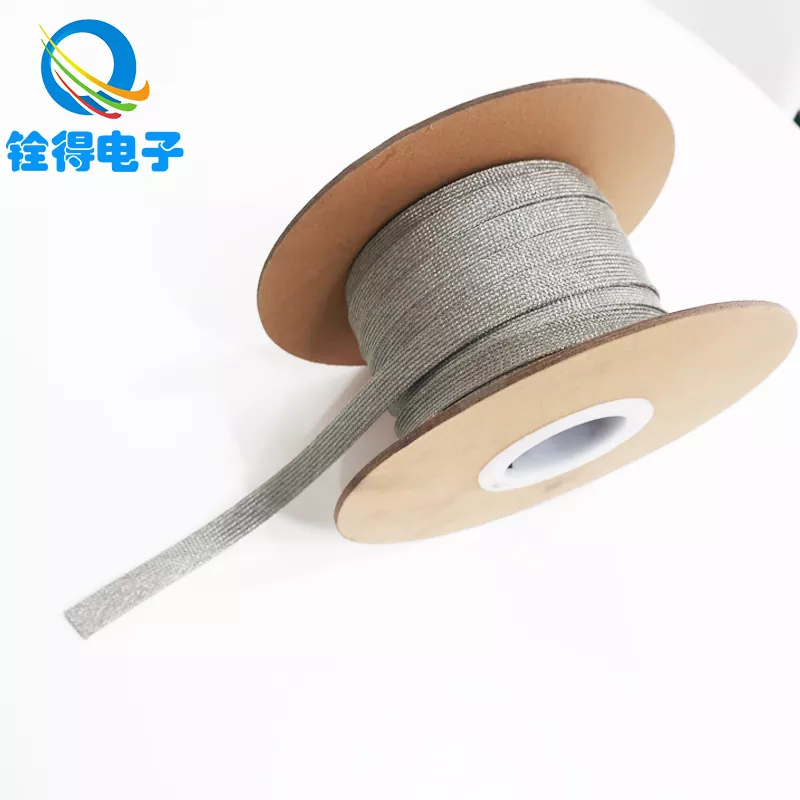

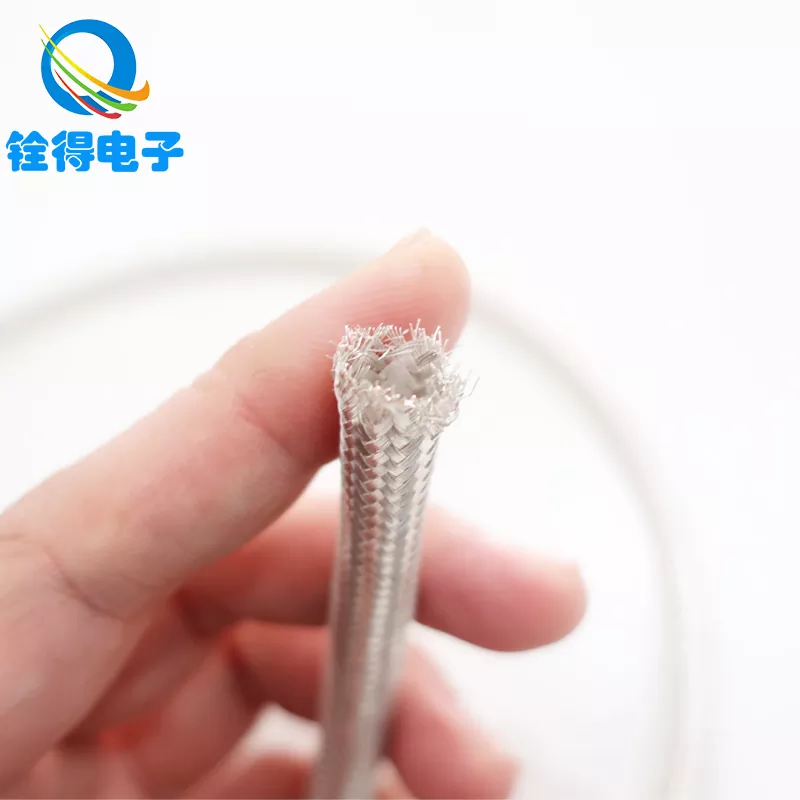

A Flettet kobberrører et rørformet nett laget ved å flette ledende trådtråder til en fleksibel hylse. Fordi det danner et ledende nettverk rundt kabelbunten, kan det hjelpe:

• Demp elektromagnetisk interferensved å omgi følsomme ledere med en ledende barriere
• Reduser utslippved å inneholde støy som ellers ville stråle utover
• Sørg for statisk utladningnår den er koblet til en riktig jordbane
• Forbedre mekanisk beskyttelsemot slitasje, kompresjon og slitasje

I virkelige systemer avhenger ytelsen av detaljer: flettetetthet, dekning, tråddiameter og – viktigst av alt – hvordan du terminerer og jorder fletten. En høykvalitets flette med dårlig avslutning kan yte dårligere enn en gjennomsnittlig flette installert riktig.

Hvordan velge riktig flettet kobberrør

Å velge enFlettet kobberrørhandler ikke om å velge det "dyreste" alternativet. Det handler om å matche rørets egenskaper til ditt miljø og din feilmodus. Bruk denne sjekklisten:

• Definer hovedmålet:EMI-skjerming, slitasjebeskyttelse, statisk utladning, jordingskontinuitet eller en kombinasjon?
• Bekreft miljøet:innendørs tørr, fuktig, saltspray, høy temperatur, kjemisk eksponering eller utendørs kabinett?
• Mål kabelbuntens størrelse:ytre diameter (OD) av selen, pluss utvidelsesbehov for koblinger.
• Bestem materiale/finish:bart kobber for kontrollerte miljøer, fortinnet for korrosjonsbestandighet, sølvbelagt for spesielle ledningsevnebehov, eller rustfrie alternativer for tøffe forhold.
• Sjekk flettedekning og tetthet:høyere dekning forbedrer vanligvis skjermingen, men kan redusere luftstrømmen og øke stivheten.
• Planlegg avslutningsmetoden:klemme, krympe, lodde eller skjoldtermineringsbånd – dette påvirker ytelsen mer enn mange forventer.

En praktisk dimensjoneringsregel: velg en indre diameter som passer jevnt over bunten uten å tvinge den. For stramt og du vil deformere fletten (og belaste kabelen). For løs og du vil skape hull, bevegelse og inkonsekvent kontakt.

Tabell for sammenligning av materialer og bygg

Beste praksis for installasjon og jording

Det er her mange skjermingsprosjekter mislykkes - ikke fordi fletten er "dårlig", men fordi installasjonen gjør den ineffektiv. Hold det enkelt og disiplinert:

• Oppretthold kontinuerlig dekning:Unngå store hull, åpne seksjoner eller brå diameteroverganger som skaper lekkasjebaner for interferens.
• Avslutt riktig:Bruk en klemme eller termineringsbånd som skaper konsistent, 360-graders kontakt rundt fletten når det er mulig.
• Jordet med hensikt:Hvis du vil ha skjermingsytelse, kobler du flettet til en stabil jordreferanse ved å bruke en lavimpedansbane. Lange, tynne "pigtails" kan redusere effektiviteten ved høyere frekvenser.
• Beskytt endene:Legg til varmekrympe eller mekanisk strekkavlastning for å forhindre slitasje og for å redusere skarpe kanter på den underliggende isolasjonen.
• Konto for bevegelse:I bevegelige seler, la det være nok slakk slik at fletten ikke blir stresspunktet.

En rask valideringsvane: etter installasjon, gjør en kontinuitetssjekk over flettelengden og bekreft at termineringspunktene dine har fast mekanisk kontakt. Hvis fletten kan vri seg fritt på slutten, kan det hende at "skjoldet" ikke er festet slik du tror det er.

Hvor det brukes ofte

Du får seFlettet kobberrøri enhver bransje som blander sensitive signaler med støyende kraftelektronikk eller stramme ledningsbegrensninger. Vanlige scenarier inkluderer:

• Datamaskiner og datautstyr:beskytter interne data og kraftledninger mot forstyrrelser og mekanisk slitasje
• Kommunikasjonssystemer:minimere ekstern interferens og redusere krysstale mellom seler
• Bilelektronikk:støtter stabil drift i komplekse elektromagnetiske miljøer ombord
• Industriell automatisering:kabelbeskyttelse rundt PLS-kontrollkabler, motordrev og sensorkabler
• Medisinsk utstyr:forbedret elektromagnetisk stabilitet for presisjonsinstrumenter og diagnosesystemer

Hvis systemet ditt inkluderer veksling, raske transienter eller tett ledningsføring, kan en flettet hylse være en av de mest kostnadseffektive forbedringene – spesielt sammenlignet med å redesigne kort, endre kabelruter eller legge til klumpete filtrering overalt.

Innkjøp og kvalitetssjekker som faktisk betyr noe

Ikke alle flettede rør er like. To rør kan se like ut med et blikk og yte svært forskjellig i ekte sammenstillinger. Når du evaluerer leverandører, fokuser på konkrete indikatorer:

• Ensartet flettestruktur:konsekvent veving reduserer svake punkter og forbedrer repeterbarheten i installasjonen
• Stabile dimensjoner:indre diameter og ekspansjonsadferd bør være forutsigbar på tvers av batcher
• Materiale og finish konsistens:plettering/finish kvalitet påvirker korrosjonsbestandighet og langsiktig elektrisk stabilitet
• Mekanisk håndtering:gode fletter motstår slitasje, deformering og henger under ruting
• Tilpasningsstøtte:hvis selene dine har uvanlige diametre, lengder eller termineringsbehov, kan tilpasning spare tid og redusere monteringsrisiko

Det er her arbeid med en erfaren produsent kan redusere prøving og feiling. For eksempelDongguan Quande Electronics Co., Ltd. produserer flettede kobberrøralternativer beregnet for skjerming og kabelbeskyttelse på tvers av flere bruksmiljøer, og kan støtte ulike materialvalg og spesifikasjoner avhengig av hvordan du planlegger å rute og avslutte hylsen.

FAQ

Q1: Fungerer flettet kobberrør for både skjerming og fysisk beskyttelse?
EN:Ja. Det kan bidra til å redusere elektromagnetisk interferens samtidig som det beskytter kabler mot slitasje og kompresjon. Balansen avhenger av flettetetthet og hvordan røret er installert.

Q2: Er fortinnet kobber alltid bedre enn bart kobber?
EN:Ikke alltid. Bare kobber fungerer godt i kontrollerte miljøer og er ofte mer kostnadseffektivt. Tinnet kobber er et smartere valg når fuktighet, oksidasjonsrisiko eller lang levetid i tøffere miljøer betyr noe.

Q3: Hvordan dimensjonerer jeg flettet kobberrør for en kabelbunt?
EN:Mål den ytre diameteren til hele bunten (inkludert jakketykkelsen) og velg en indre diameter som glir på uten å tvinge. Hvis bunten har kontakter, vurder en utvidbar hylse eller plan installasjon før avslutning.

Spørsmål 4: Hvorfor fungerer ikke skjerming noen ganger selv med en flettet erme?
EN:Den vanligste årsaken er dårlig terminering eller jording. Hvis fletten ikke er festet ordentlig (eller jordingsbanen har høy impedans), kan skjermingseffektiviteten falle dramatisk.

Q5: Kan flettet kobberrør hjelpe med statisk elektrisitet?
EN:Det kan det, så lenge det er koblet til en kontrollert utslippsbane. Flettens ledningsevne kan bidra til å spre statisk oppbygging i stedet for å la den hope seg opp og utlades uforutsigbart.

Konklusjon

Hvis du kjemper mot EMI, jakter på periodiske feil eller prøver å beskytte seler i trange ruteveier med høy stress,Flettet kobberrører en av de oppgraderingene som kan gi store resultater – uten å snu hele designet på hodet. Trikset er å velge riktig materiale for miljøet ditt, dimensjonere det riktig og avslutte det på en måte som bevarer kontinuerlig skjerming og pålitelig kontakt.

Hvis du vil ha hjelp til å velge riktig spesifikasjon – eller du prøver å løse et gjenstridig forstyrrelses- eller holdbarhetsproblem i en ekte montering –Dongguan Quande Electronics Co., Ltd.kan støtte prosjektet ditt med alternativer for flettet kobberrør som er skreddersydd for din applikasjon. Klar til å gå fra å "gjette" til en renere, mer pålitelig ledningsløsning?kontakt ossfor å diskutere dine behov og få en praktisk anbefaling.
