Hvorfor er en jordledning avgjørende for trygge elektriske systemer?

Abstrakt

A Jordledningblir ofte behandlet som en avkrysningsboks - helt til noe går galt: et maskinchassis kribler, en bryter løsner tilfeldig, en sensor leser søppel, eller en overspenning tar ut et kontrollkort. Denne artikkelen bryter ned hva en jordledning faktisk gjør, hvordan den skiller seg fra "nøytral", hvorfor liming er viktig, og hvilke valg- og installasjonsdetaljer som oftest skaper smerte hos kunden. Du vil også få en tydelig, feltvennlig sjekkliste, en sammenligningstabell over vanlige jordledningstyper, og en vanlige spørsmål om feilsøking for tilbakevendende problemer.

Innholdsfortegnelse

• Hva er en jordledning og hvilket problem løser den?
• Jord vs nøytral vs binding: forvirringen som forårsaker feil
• Kundens smertepunkter en skikkelig jordledning reduserer
• Typer jordledninger og hvor hver enkelt passer
• Hvordan velge riktig jordledning for prosjektet ditt
• Beste praksis for installasjon som forhindrer omarbeiding
• Vanlige feil og raske løsninger
• Inspeksjons- og vedlikeholdstips
• FAQ

Disposisjon

1. Definer jordledningen på vanlig språk og forklar "feilstrømbanen."
2. Avklar grunn, nøytral og binding for å eliminere typiske misoppfatninger.
3. Kartlegg virkelige smertepunkter (sjokkrisiko, EMI/støy, plagsomme turer, skade på utstyr) til jordingskvalitet.
4. Sammenlign solide, strandede, flettede og hermetiske alternativer med typiske bruksområder.
5. Sjekkliste for utvalg: størrelse, fleksibilitet, miljø, oppsigelser og hensyn til samsvar.
6. Installasjonstrinn og utførelsesdetaljer som bestemmer påliteligheten.
7. Feilsøking: jordsløyfer, intermitterende kontinuitet, korrosjon og vibrasjonsfeil.
8. Vedlikehold og dokumentasjonspraksis for langsiktig sikkerhet.

Hva er en jordledning og hvilket problem løser den?

I kjernen, aJordledninger en dedikert leder som kobler sammen utsatte metalldeler (som utstyrskapsler, motorrammer, kontrollpaneler, kabelbakker og rør) til et jordingssystem. Den viktigste jobben er ikke å «få elektrisitet til å forsvinne». Jobben er å gi enlav impedans, forutsigbar veifor feilstrøm slik at beskyttelsesenheter (sikringer, brytere, RCD/RCBO-beskyttelse der det brukes) kan fungere raskt.

Tenk på en jordledning som nødutgangsvei for farlig strøm. Når isolasjon svikter eller en strømførende leder berører et metallchassis, feilstrøm ønsker å flyte. Hvis feilstrømmen har en god vei gjennom en riktig installert jordledning, kan beskyttelsesanordningen oppdage den unormale tilstanden og koble fra strømmen raskt. Hvis banen er dårlig (løs forbindelse, korrosjon, underdimensjonert ledning, malt kontaktflate), kan strøm "lekke" gjennom utilsiktede baner— inkludert deg, lagre, signalskjold eller sensitiv elektronikk.

Jord vs nøytral vs binding: forvirringen som forårsaker feil

Mange prosjektproblemer kommer fra å blande tre forskjellige ideer:

• Nøytraler en strømførende returleder i normal drift (i mange AC-anlegg). Det er ikke det samme som utstyrsjord.
• Jord (jording)er en tilkobling til jord/jordingselektroder og jordingsnettverket som brukes for sikkerhet og referansepotensial.
• Bondinger tilsiktet tilkobling av metalldeler slik at de deler det samme elektriske potensialet og fjerner feil på en pålitelig måte.

Den praktiske takeaway: dinJordledninger vanligvis en del av liming for utstyrssikkerhet, og det må være kontinuerlig, mekanisk pålitelig, og elektrisk lav motstand. Hvis nøytral og jord er bundet sammen på feil sted (eller på flere steder), kan du lage sirkulerende strømmer, støyproblemer og uforutsigbar snubling.

Kundens smertepunkter en skikkelig jordledning reduserer

Når kunder klager over "tilfeldige" elektriske problemer, er jording ofte den tause grunnårsaken. Her er smertepunktene som en riktig utformet og installertJordledningbidrar til å redusere:

• Sjokkrisiko og sikkerhetshendelser:et godt festet chassis holder seg nær jordpotensialet under feilforhold.
• Plagsom tripping:dårlige tilkoblinger kan forårsake periodiske feilsignaturer, spesielt med vibrasjoner eller fuktighet.
• EMI/støy i signaler:sensorer, PLS-innganger og kommunikasjonslinjer kan oppføre seg uregelmessig når jordingsreferansen er ustabil.
• Skade fra overspenninger og lynnedslag:et robust jordingsnettverk hjelper til med å administrere forbigående energibaner.
• Problemer med lager og motor:streifstrømmer kan finne stier gjennom lagrene når bindingen er svak eller inkonsekvent.
• Kostbar etterarbeid:jordingsfeil er sjelden synlige før igangkjøring – når hver time er dyr.

En god jordledningsstrategi gjør "mystisk nedetid" til forutsigbar ytelse. Det er det kjøpere til syvende og sist ønsker: færre tilbakeringinger, renere data og sikrere utstyr som passerer inspeksjon uten dramatikk.

Typer jordledninger og hvor hver enkelt passer

Ikke alleJordledninger det samme. Det "beste" valget avhenger av bevegelse, vibrasjon, miljø og termineringsmetode.

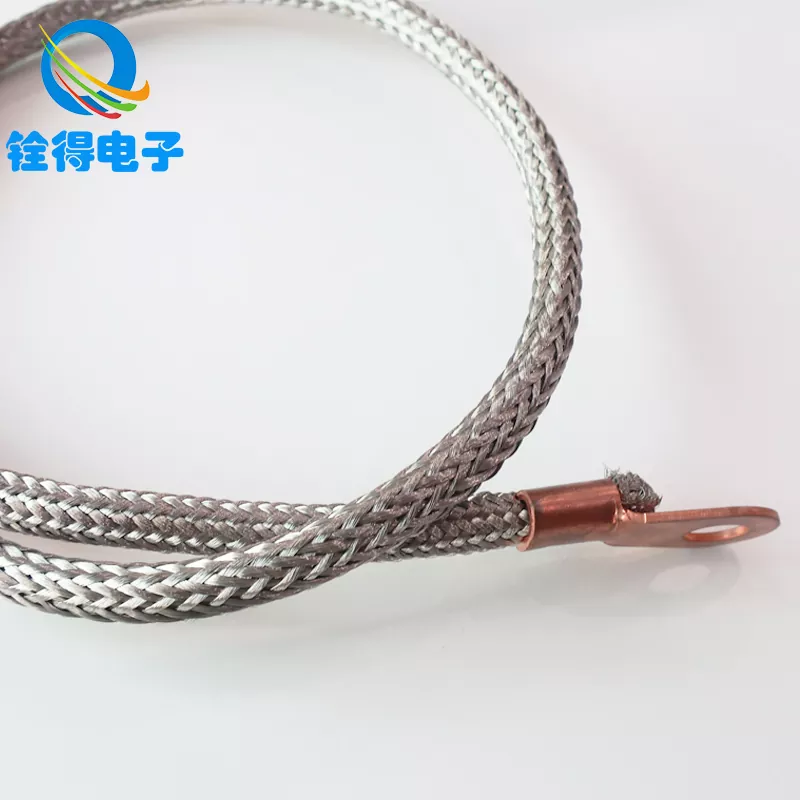

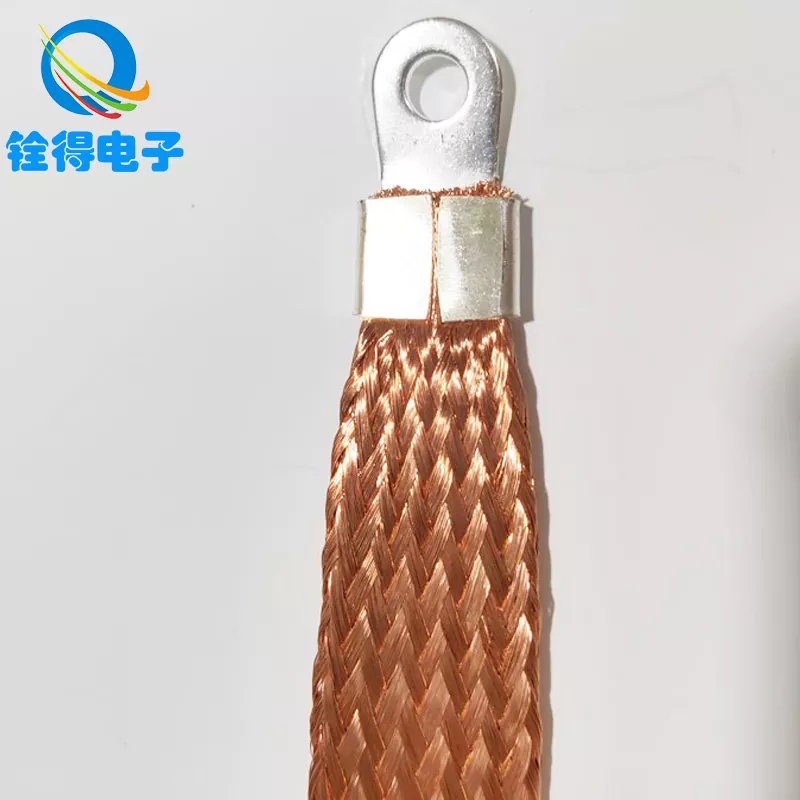

Hvis applikasjonen din inkluderer dører, avtakbare deksler eller vibrasjoner (tenk på generatorer, elbilladere, CNC-maskiner, heiser og metallskap som åpner/stenger daglig), flettede alternativer kan dramatisk redusere tretthetsrelaterte feil.

Hvordan velge riktig jordledning for prosjektet ditt

Å velge enJordledninghandler mindre om "tykkere er alltid bedre" og mer om å oppfylle sikkerhetskravene pålitelig under reelle forhold på stedet. Bruk denne sjekklisten for å unngå de klassiske kjøperangrer:

• Elektrisk kapasitet:Dimensjoner lederen i henhold til gjeldende kode/standard og oppstrøms beskyttelsesanordning. Jordbanen må trygt føre feilstrøm lenge nok til at beskyttelsen fungerer.
• Mekanisk miljø:Hvis den beveger seg, bøyer seg eller vibrerer, prioriter fleksibilitet (strandet eller flettet) og strekkavlastning.
• Korrosjonseksponering:Fuktighet, saltspray, kjemikalier og utendørs installasjoner drar ofte nytte av fortinnet kobber og beskyttede avslutninger.
• Oppsigelsesmetode:Tilpass ledningstypen til knaster, hylser, krympeverktøy og dreiemomentspesifikasjoner. En flott ledning svikter hvis avslutningen er slurvete.
• Rutingbegrensninger:Unngå skarpe kanter og klempunkter. Planlegg for servicesløyfer der paneler åpner.
• Konsistens og dokumentasjon:Standardiser delenumre og installasjonsnotater på tvers av bygg, slik at vedlikeholdsteamene ikke gjetter.

Det er her en spesialisert produsent kan hjelpe.Dongguan Quande Electronics Co., Ltd. støtter jordingslederløsninger som brukes i industri og elektriske applikasjoner, inkludert fleksible flettealternativer når bevegelse og pålitelighet betyr noe. For kjøpere reduserer gevinsten variasjonen: konsekvent konstruksjon og forutsigbar håndtering under montering betyr færre overraskelser ved igangkjøring.

Beste praksis for installasjon som forhindrer omarbeiding

De fleste jordingsfeil er ikke forårsaket av lederen selv - de er forårsaket av utførelse. Her er en utprøvd tilnærming som holder enJordledningpålitelig i årevis:

En enkel vane som sparer hodepine: behandle jordingspunkter som kritiske sikkerhetskomponenter, ikke "ekstra skruer." Merk dem, inspiser dem og hold dem tilgjengelige.

Vanlige feil og raske løsninger

Her er gjengangere som forårsaker flest kundeklager, pluss de raskeste korrigerende handlingene:

• Jording på malt metall:stripe maling ved ørekantområdet og bruk riktig festeutstyr.
• Underdimensjonert leder "fordi den ikke fører strøm":størrelse for feiltilstander, ikke normal drift.
• Bruk av solid ledning på bevegelige dører:bytt til strandet eller flettet jordledning med strekkavlastning.
• Løse fester etter vibrasjon:bruk korrekte momentpraksis, låsebeslag der det er aktuelt, og en ny momentkontroll etter innbrenning.
• Rotete ruting nær skarpe kanter:legg til kantbeskyttelse, gjennomføringer og klemmer; holde bakken fysisk beskyttet.
• Flere jord-/nøytralbindinger der de ikke burde være:se gjennom systemdiagrammet og korriger bindingspunkter i henhold til standarden og reglene på stedet.

Inspeksjons- og vedlikeholdstips

A Jordledninger bare så pålitelig som den svakeste forbindelsen. Bygg disse sjekkene inn i rutinemessig vedlikehold, spesielt i høyvibrasjons- eller utendørs installasjoner:

• Visuell inspeksjon:se etter misfarging, frynsete flette, korrosjon rundt knastene og løse klemmer.
• Mekanisk sjekk:test forsiktig for bevegelse ved terminaler; alt som vrikker er en fremtidig fiasko.
• Kontinuitetsstikkprøver:verifiser lav motstand fra chassis/dør til jordstang under planlagte nedstengninger.
• Miljøtetting:på fuktige eller korrosive steder, forbedre tetningen og vurdere korrosjonsbestandige materialer og beskyttelsesdeksler.
• Dokumentasjon:registrere jordingstestresultater og eventuelle endringer – fremtidig feilsøking blir dramatisk raskere.

FAQ

Spørsmål: Kan jeg bruke hvilken som helst ledning som jordledning hvis den "kobles til metall"?
EN:Den må være egnet for applikasjonen og dimensjonert riktig for feilstrømbaner under din styringskode/standard. Dessuten er termineringsmetoden og forberedelse av kontaktflaten like viktig som selve lederen.

Spørsmål: Hvorfor ser jeg støy eller ustabile sensoravlesninger selv når jordledningen er tilkoblet?
EN:Vanlige årsaker inkluderer løse koblingspunkter, dårlig ruting i nærheten av høystrømskabler, flere koblingspunkter som skaper sirkulerende strømmer, eller et svakt referansepunkt mellom paneler. Forbedre bindingsintegriteten, separer sensitive signalruter fra strømruter, og se gjennom hvor bindinger oppstår.

Spørsmål: Når bør jeg vurdere flettet jordledning?
EN:Når det er bevegelse eller vibrasjoner – dører, hengslede deksler, maskinvern, fleksible ledd eller andre steder hvor en solid leder vil bli sliten over tid. Flettede alternativer velges ofte for å redusere intermitterende kontinuitetssvikt.

Spørsmål: Betyr en tykkere jordledning alltid bedre beskyttelse?
EN:Ikke automatisk. Målet er en lavimpedans feilbane som samsvarer med beskyttelsesanordningen og installasjonsreglene. Overdimensjonering kan skape problemer med ruting/terminering hvis tappene og maskinvaren ikke er matchet. "Riktig størrelse + riktig installert" slår "veldig tykk + dårlig avsluttet."

Spørsmål: Hvorfor utløses bryteren eller RCD/RCBO under oppstart selv om ingenting er "feil"?
EN:Oppstartstransienter, lekkasjestrømmer fra filtre/VFD-er, fuktighet eller ustabil binding kan forårsake trips. Bekreft jordingskontinuitet, kontroller isolasjonstilstanden, bekreft riktig type beskyttelsesenhet, og se gjennom jordings-/bindingsoppsettet for utilsiktede parallelle baner.

Spørsmål: Hva er den raskeste måten å bekrefte at jordledningen min gjør jobben sin?
EN:Utfør en kontinuitetstest mellom utstyrets chassis (og eventuelle dører/vern) og hovedjordingsstangen, og bekreft deretter at avslutningene er tette og festet på rent metall. Dokumenter resultatet slik at endringer over tid er enkle å oppdage.

Siste takeaway

A Jordledninger ikke bare en sikkerhetsformalitet – det er en ytelseskomponent. Det reduserer støtrisiko, forbedrer systemstabiliteten, beskytter elektronikk, og sparer tid under idriftsettelse ved å forhindre "spøkelsesfeil" som kaster bort dager. Hvis du behandler jording som et designet system (ikke en ettertanke), du får sikrere installasjoner og roligere vedlikeholdsteam.

Hvis du spesifiserer jordingsledere for paneler, utstyrskapsler eller fleksible koblingspunkter,Dongguan Quande Electronics Co., Ltd.kan hjelpe deg å matche lederstilen til reelle driftsforhold. Klar til å redusere etterarbeid og forbedre påliteligheten?Kontakt ossmed søknadsopplysningene dine, og vi hjelper deg med å velge en jordingsløsning som passer ditt miljø, bevegelsesbehov og installasjonsarbeidsflyt.
