Hvorfor avgjør valg av jordledning sikkerhet, pålitelighet og støyytelse?

Abstrakt

A jordledninger lett å overse inntil noe går galt: uventede tilbakestilling av utstyr, forstyrrelser som ødelegger signaler, prikkende innhegninger, mislykkede inspeksjoner eller (i verste fall) sjokk- og brannfare. Denne veiledningen bryter ned hvordan jordledninger faktisk fungerer i virkelige systemer, hva som vanligvis forårsaker jordingsproblemer, og hvordan du velger en jordledning som passer dine elektriske, mekaniske og miljømessige begrensninger. Underveis vil du få praktiske sjekklister, en sammenligningstabell over vanlige jordingsledere og utprøvde installasjonstips. Hvis du vurderer flettede jordingsprodukter eller bygger en jordingsstrategi for en maskin, panel, kjøretøy eller innkapsling, vil du gå videre med klare neste trinn. For produsenter og prosjektteam,Dongguan Quande Electronics Co.,Ltd.støtter valg og tilpasning av jordleder, slik at designet ditt fungerer konsekvent fra prototype til produksjon.

Innholdsfortegnelse

• Disposisjon
• Hva en jordledning faktisk gjør
• Kundens smertepunkter Opprett jordingsproblemer
• Hvordan velge riktig jordledning
• Vanlige jordledertyper og når du skal bruke dem
• Størrelseshensyn som forhindrer overraskelsesfeil
• Installasjonspraksis som gjør eller bryter jording
• Vanlige feil og hvordan du unngår dem
• Hvordan verifisere jordingskvalitet i felten
• FAQ
• Neste trinn

Disposisjon

1. Jordledningsformål i sikkerhet og signalintegritet
2. Symptomer på dårlig jording og hvorfor de skjer
3. Utvalgsramme som dekker elektrisk belastning, frekvensatferd og miljø
4. Sammenligning av flettede stropper, strandede ledninger og samleskinner
5. Installasjonsdetaljer som reduserer motstand og hindrer løsnede
6. Verifikasjonsmetoder og praktiske akseptkontroller
7. Vanlige spørsmål og veiledning om innkjøp

Hva en jordledning faktisk gjør

Uttrykket "jordledning" blir brukt til flere jobber, og å blande dem er der mange prosjekter får problemer. I de fleste applikasjoner støtter en jordledning én eller flere av disse funksjonene:

• Sikkerhetsfeilvei: Hvis en strømførende leder kommer i kontakt med en metallkapsling, hjelper jordbanen med å føre feilstrøm slik at beskyttelsesenheter kan utløses raskt.
• Ekvipotensialbinding: Koble til metalldeler slik at de holder seg på nesten samme potensial reduserer berøringsspenningen og minimerer risikoen for buedannelse.
• Støykontroll og referansestabilitet: En god jordforbindelse kan redusere elektromagnetisk interferens ved å gi en kontrollert returvei og senke impedansen ved relevante frekvenser.
• Lyn- og overspenningsavledning: I noen systemer hjelper jordingsledere å rute høyenergitransienter på en sikker måte (ofte som en del av en bredere bindings- og overspenningsstrategi).

Legg merke til ordetimpedans, ikke bare motstand. Mange jordingsproblemer dukker opp ved høyere frekvenser der en leder som ser "fin" ut på en basismåler fortsatt oppfører seg dårlig på grunn av induktans, lengde og tilkoblingsgeometri. Det er derfor den fysiske formen til en jordingsleder kan ha like stor betydning som tverrsnittsarealet.

Kundens smertepunkter Opprett jordingsproblemer

Hvis du noen gang har fått et system til å bestå en benktest, men mislykkes i en fabrikk, kjøretøy eller utendørs installasjon, er jording ofte en del av historien. Her er de vanligste kundesmerter vi ser på tvers av industrielle og elektroniske systemer:

• Tilfeldige tilbakestillinger og uforklarlige feil: Intermitterende jordforbindelser kan skape spenningsforskyvninger som forvirrer kontrollelektronikken.
• EMI som ikke vil forsvinne: Skjerming og filtre kan ikke fullt ut kompensere for en dårlig returvei eller høyimpedansbinding mellom kabinetter.
• Mislykkede inspeksjoner eller forsinkelser i samsvar: Utilstrekkelig binding, feil avslutninger eller dårlig dokumentasjon kan føre til omarbeiding og planglidning.
• Overoppheting ved tilkoblingspunkter: Et "lite" kontaktproblem blir et hot spot under feilstrøm eller gjentatte overspenningsforhold.
• Korrosjon og løsning: Utendørs, marine, fuktige eller kjemiske miljøer kan forringe forbindelser raskere enn teamene forventer.
• Montering hodepine: Ledninger som er for stive, for korte eller utsatt for utmatting kan gjøre produksjonen inkonsekvent.

Den gode nyheten er at de fleste av disse kan forebygges. Nøkkelen er å behandle jording som et mekanisk-og-elektrisk designproblem, ikke en ettertanke.

Hvordan velge riktig jordledning

En pålitelig utvelgelsesprosess starter med dine virkelige begrensninger, ikke bare en katalogbeskrivelse. Bruk dette rammeverket:

1) Definer jordingsjobben

• Er det først og fremst sikkerhetsbinding, støykontroll, overspenningshåndtering eller en kombinasjon?
• Er det binding til skap, dørbinding, panelbinding eller kabelskjermavslutning?

2) Kartlegg de elektriske kravene

• Feil gjeldende forventninger: Beskyttelsesenhetens oppførsel avhenger av en lavimpedansbane.
• Frekvensadferd: For støy og EMI utkonkurrerer ofte kortere og bredere ledere lengre, smalere.
• Driftssyklus: Sporadiske overspenninger er forskjellig fra kontinuerlig strømdeling.

3) Match den mekaniske virkeligheten

• Vil den bøye seg (dører, hengsler, vibrasjoner, robotikk)? Hvis ja, er en fleksibel jordingsleder kritisk.
• Er det trangt om plassen? Er det krav om gjentatt bøyeradius?
• Vil installatører ha konsekvent tilgang til momentfester på riktig måte?

4) Vurder miljøet

• Fuktighet, saltspray, kjemikalier, høy temperatur, UV-eksponering eller oljeforurensning kan endre materialvalg.
• Hvis korrosjon er sannsynlig, betyr overflatebehandling og tilkoblingsutstyr like mye som ledermateriale.

5) Bestem termineringsstrategi tidlig

• Ringterminaler, ører, sveisetapper, studsforbindelser eller klemme-lignende liming krever forskjellige lederkonstruksjoner.
• Konsistens i oppsigelsen er lik konsistens i ytelsen.

Hvis du vil ha færre overraskelser i produksjonen, lås disse avgjørelsene før du fullfører seletegningene. Dongguan Quande Electronics Co.,Ltd. støtter ofte team ved å bekrefte passform, fleksibilitet og termineringskompatibilitet før masseproduksjon.

Vanlige jordledertyper og når du skal bruke dem

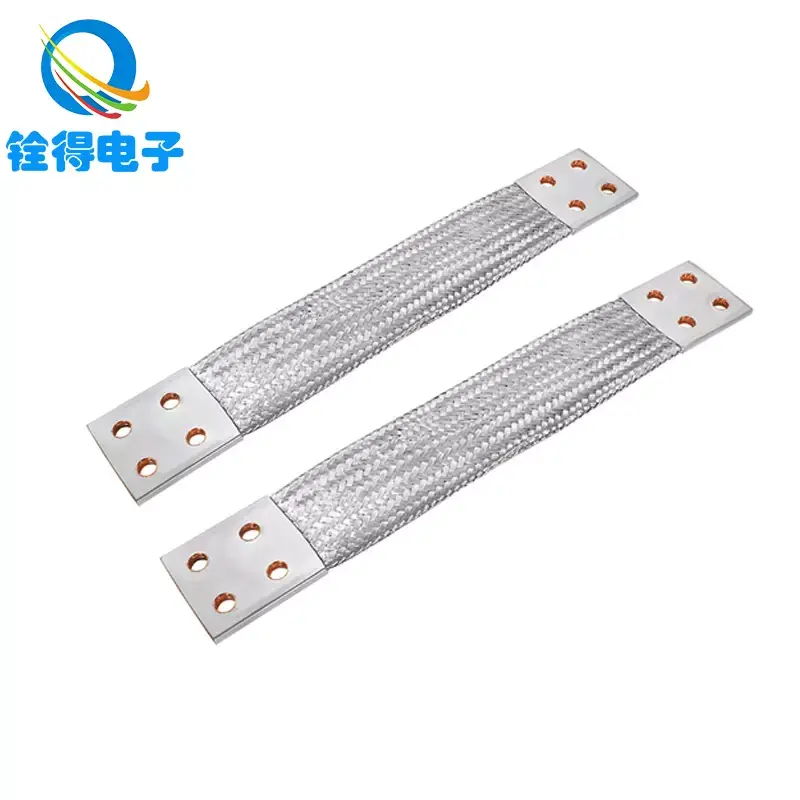

For mange industriskap er det "beste" valget en kombinasjon: en bindingsstang i panelet, korte flettede stropper for dører og bevegelige deler, og godt terminerte flertrådet ledere for faste forbindelser.

Størrelseshensyn som forhindrer overraskelsesfeil

Størrelse er ikke bare "større er bedre." Overdimensjonering kan skape stivhet, monteringsproblemer og tretthet. Underdimensjonering kan overopphetes, mislykkes med fjerning av beskyttelsesenheter eller skape ustabile referanser. Husk disse prinsippene:

• Kortere slag tykkerefor mange støyrelaterte problemer. Å redusere lengden forbedrer ofte ytelsen mer enn å øke tverrsnittet.
• Bredere kan slå rundtved høyere frekvenser. Flate flettede stropper kan redusere impedansen når de er riktig installert.
• Tilknytningsområdet har betydning. En tykk leder på en liten kontaktlapp kan fortsatt yte dårlig.
• Termiske hendelser og feilhendelser er forskjellige. En leder kan overleve en kort feilpuls, men likevel svikte under gjentatte overspenninger eller oppvarming ved et dårlig ledd.

Hvis designet ditt må oppfylle en bestemt elektrisk kode eller industristandard, bruk den standardens dimensjoneringsmetode som grunnlinje, og legg deretter mekaniske og miljømessige krav på toppen. Når du er i tvil, behandle terminering og montering som førsteklasses designelementer, ikke "installatørdetaljer".

Installasjonspraksis som gjør eller bryter jording

De fleste jordingsfeil skjer ved grensesnitt. Konduktøren er sjelden problemet; forbindelsen er vanligvis. Disse praksisene forbedrer resultatene dramatisk:

Bruk ren metall-til-metall kontakt der liming er nødvendig

• Fjern maling, anodisering eller belegg ved bindingspunktet med mindre maskinvaren er utformet for å gjennombore belegg på en pålitelig måte.
• Bruk passende skiver eller bindeutstyr for å opprettholde kontakttrykket over tid.

Kontroller å løsne under vibrasjon

• Bruk låsemetoder som er kompatible med maskinvaren og miljøet.
• Bruk konsekvent dreiemoment og dokumenter det for produksjon.

Minimer lengden og unngå løkker

• Før jordledere så korte og direkte som mulig.
• Unngå store sløyfer som kan fange opp forstyrrelser som en antenne.

Design for bevegelse i stedet for å håpe at den ikke beveger seg

• For dører, hengsler og vibrerende sammenstillinger varer ofte en flettet jordstropp med riktig strekkavlastning en stiv ledning.
• Respekter bøyeradius og sørg for at stroppen eller ledningen ikke er det mekaniske stoppet.

Standardiser oppsigelser

• Velg en termineringsstil og bruk den konsekvent på tvers av bygg.
• Krympekvalitet, passform og forberedelse av kontaktflaten bør være kontrollerte prosesser.

Vanlige feil og hvordan du unngår dem

• Bruk av lange "pigtails" for skjoldsom undergraver høyfrekvent ytelse. Hold skjoldbindinger korte og vurder klemmetilnærminger når det er hensiktsmessig.
• Stoler på chassiskontakt gjennom maling. Hvis du ikke kan garantere metallkontakt, ikke anta at den eksisterer.
• Blande metaller uten planlegging. Ulike metaller pluss fuktighet kan akselerere korrosjon og øke motstanden.
• Ignorerer dørbinding. En flott paneljord hjelper ikke hvis døren blir en støyende flytende plate.
• Overbøyer en stiv leder. Vibrasjonstretthet er ekte; velg en leder designet for bevegelse.
• Tester kun med et grunnleggende kontinuitetspip. Kontinuitet tilsvarer ikke en robust lavimpedansbinding under reelle forhold.

Hvordan verifisere jordingskvalitet i felten

Verifikasjon bør samsvare med risikoen. For enkel liming kan en sjekk med lav motstand være nyttig. For sensitive systemer kan det hende du trenger flere metoder. Praktiske alternativer inkluderer:

• Visuell inspeksjon: Bekreft fjerning av belegg, maskinvaretype og at lederen ikke er anstrengt.
• Måling med lav motstand: Mål på tvers av bindingen med et instrument som er egnet for lav-ohm arbeid, ikke bare et grunnleggende multimeter.
• Wiggle test: Flytt forsiktig dører eller seler mens du overvåker for intermitterende oppførsel.
• Termisk sjekk under belastning: Hot spots avslører ofte høymotstandsfuger.
• Støysymptomvalidering: Hvis jording er ment å redusere interferens, bekreft med før-og-etter-målinger som samsvarer med dine virkelige driftsforhold.

Hvis systemet ditt er sikkerhetskritisk, følg gjeldende elektriske forskrifter og organisatoriske testprosedyrer. Denne artikkelen gir generell teknisk veiledning, men endelige akseptkriterier bør samsvare med bransjens og samsvarsforpliktelsene dine.

FAQ

• Er en jordledning det samme som en nøytral ledning?
  Nei. I mange systemer fører nøytral returstrøm under normal drift, mens jordlederen er beregnet for sikkerhetsbinding og feiltilstander. De tjener forskjellige roller og behandles forskjellig i design og installasjon.

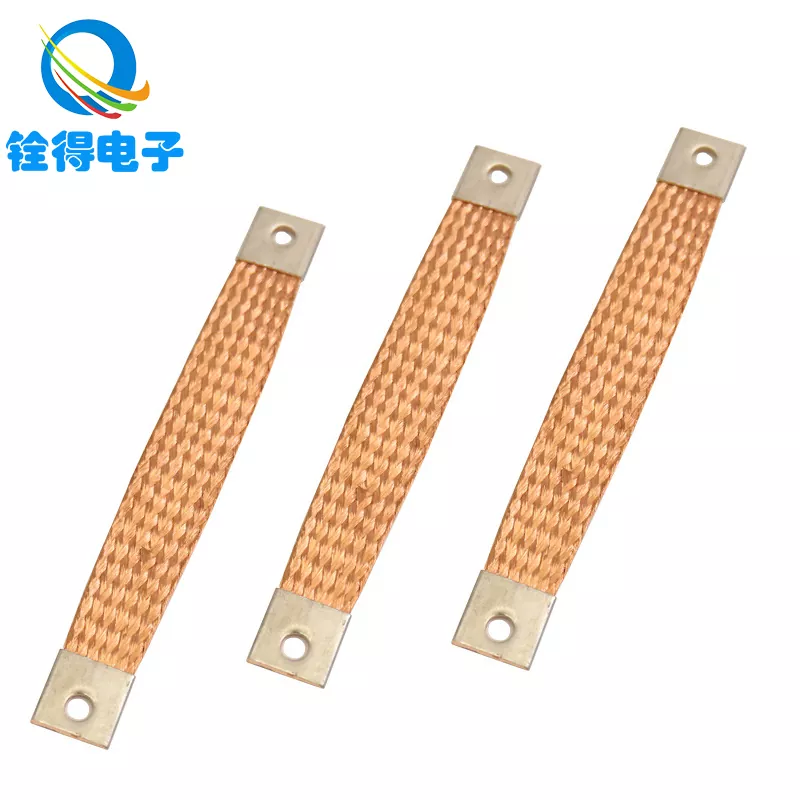

• Når bør jeg bruke en flettet jordstropp i stedet for en vanlig ledning?
  Flettede stropper er ofte foretrukket for liming av bevegelige deler, vibrasjonsmiljøer eller korte, brede, lavimpedansforbindelser som støtter støykontroll. De kan også gjøre dørliming og kabinettbinding mer pålitelig når bøying er uunngåelig.
• Reduserer tykkere jordledning alltid interferens?
  Ikke alltid. Å redusere lengden, forbedre tilkoblingsområdet og bruke en geometri som senker impedansen kan ha mer betydning enn bare å øke tverrsnittet – spesielt for høyere frekvensstøy.
• Hvorfor har systemet mitt fortsatt støy selv om alt viser kontinuitet?
  Kontinuitet beviser bare at det er en ledende bane. Støyproblemer er ofte relatert til impedans ved driftsfrekvenser, dårlig bindingsgeometri, lange pigtails eller inkonsekvente skjermavslutninger.
• Hva får jordforbindelser til å svikte over tid?
  Vanlige årsaker inkluderer vibrasjonsløsing, korrosjon, dårlig overflateforberedelse, utilstrekkelig strekkavlastning og inkonsekvent krympe- eller lugkvalitet. Miljøeksponering kan fremskynde alle disse.
• Hvordan gjør jeg jording mer konsistent i produksjonen?
  Standardiser maskinvare og avslutninger, definer dreiemomentspesifikasjoner, kontroller overflateforberedelser og velg ledere som passer til monteringsprosessen. Konsistens handler like mye om prosesskontroll som det handler om ledervalg.
• Kan jeg tilpasse jordingsledere for kabinettet eller selen?
  Ja. Mange produsenter tilbyr tilpassede lengder, flettekonstruksjoner og termineringsalternativer. Hvis du har trange plass-, bevegelses- eller korrosjonsbegrensninger, reduserer tilpasning ofte etterarbeid og forbedrer påliteligheten.

Neste trinn

Hvis du har å gjøre med uforklarlig EMI, inkonsekvent utstyrsadferd, dørbindingsproblemer eller jordingspunkter som korroderer eller løsner, må du ikke behandle jordledningen som et tilbehør. Behandle den som en designet komponent med elektriske, mekaniske og miljøkrav.

Hvis du vil ha hjelp til å velge en jordingslederstil, definere termineringsalternativer eller matche fleksibilitet og installasjonsbegrensninger, kan Dongguan Quande Electronics Co.,Ltd. kan støtte dine evaluerings- og produksjonsbehov. Del applikasjonsdetaljer og tegninger, og vi vil anbefale en praktisk jordingsløsning du kan bygge gjentatte ganger og trygt—kontakt ossfor å komme i gang.
