Hvordan forbedrer flettet kobberrør fleksible strøm- og jordforbindelser?

Abstrakt

Hvis du noen gang har jobbet med sprukne ører, overopphetede hoppere, plagsomme turer eller støyende signaler i nærheten av høystrømsutstyr, kjenner du allerede den virkelige fienden: stive koblinger på steder som beveger seg, vibrerer, utvider seg eller trenger enkel servicetilgang.Flettet kobberrører designet for akkurat de "alt er bra til det ikke er det" miljøer. Den kombinerer høy ledningsevne med fleksibilitet, og hjelper deg med å bygge tilkoblinger som forblir pålitelige under termisk sykling, mekanisk bevegelse og trange installasjonsplasser.

Denne veiledningen bryter ned hvaFlettet kobberrører hvor det skinner, hva kundene vanligvis tar feil når de velger det, og hvordan de skal spesifisere det riktig første gang. Du finner også størrelsestips, en praktisk sammenligningstabell, beste fremgangsmåter for installasjon og en kort vanlige spørsmål for å hjelpe deg å gå fra "vi trenger noe fleksibelt" til en klar, kjøpsklar spesifikasjon.

Innholdsfortegnelse

• Disposisjon
• Hva er flettet kobberrør
• Kundens smertepoeng det løser
• Typiske brukstilfeller
• Hvordan velge riktig spesifikasjon
• Praktiske tabeller for størrelse og matching
• Installasjons- og håndteringstips
• Kvalitetssjekkliste før du kjøper
• Jobber med Dongguan Quande Electronics Co.,Ltd.
• FAQ
• Neste trinn

Disposisjon

1. DefinereFlettet kobberrøri klartekst og forklare hvordan den oppfører seg i virkelige installasjoner.
2. Kartlegg vanlige feilscenarier til designfordelene til en flettet rørformet leder.
3. Vis de vanligste programmene og hva som betyr mest i hver enkelt.
4. Gi et utvalgsrammeverk: materiale, plettering, flettetetthet, dimensjoner og termineringsmetode.
5. Del brukervennlige tabeller slik at kjøpere kan tilpasse ytelsesbehov med en klar spesifikasjon.
6. Avslutt med håndteringstips, en kvalitetssjekkliste og en kjøpervennlig FAQ.

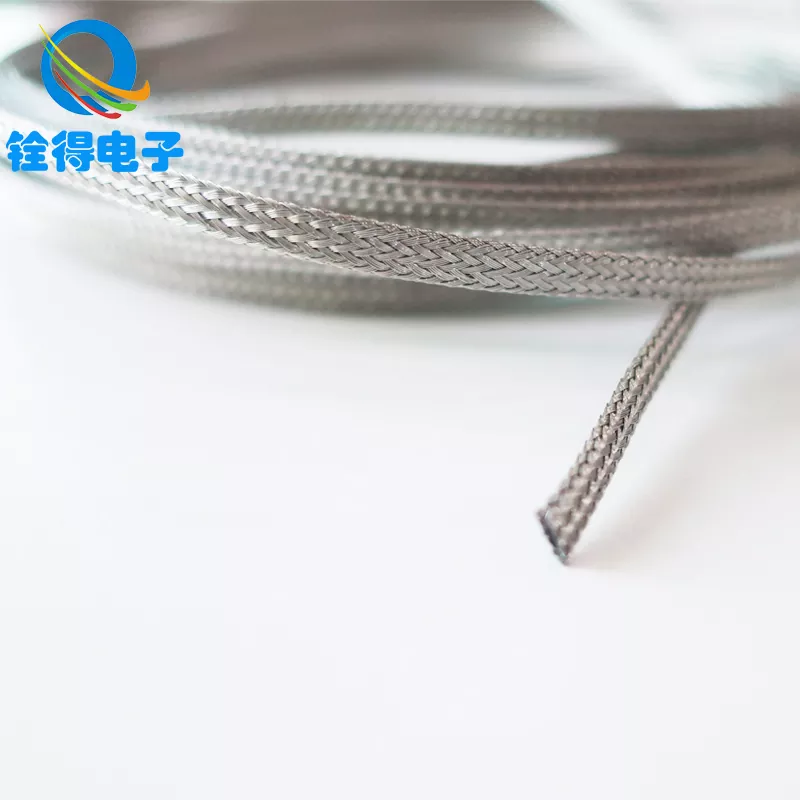

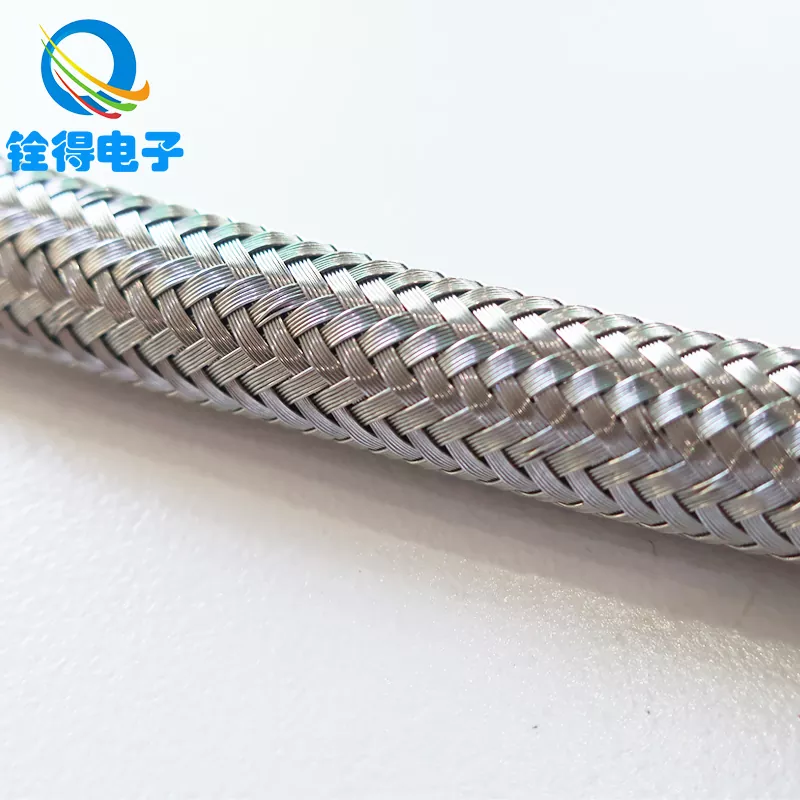

Hva er flettet kobberrør

Flettet kobberrører en rørformet flette laget av flere tråder av kobbertråd vevd til en fleksibel hylse eller rørform. Avhengig av design kan den brukes som:

• En fleksibel leder(fører strøm mellom to punkter der bevegelse eller ekspansjon skjer)
• En jordingsvei(liming av kapslinger, dører, skap, samleskinner og roterende eller vibrerende enheter)
• Et elektromagnetisk skjold(reduser interferens ved å gi et ledende kabinett rundt kabler eller sammenstillinger)
• En beskyttelseshylse(beskytter slanger/kabler mot slitasje mens du legger til ledningsevne)

I motsetning til en solid kobberstang eller en stiv kabel, kan et flettet rør bøye seg gjentatte ganger og tilpasse seg trange rom. Den kan også "puste" med termisk ekspansjon: når temperaturen stiger, utvider metalldeler seg; når de avkjøles, trekker de seg sammen. En flettet struktur tåler den syklusen med mindre risiko for å løsne maskinvare, sprekker i tappen eller overfører stress til sensitive terminaler.

Kundens smertepoeng det løser

Kjøpere begynner vanligvis å lete etterFlettet kobberrøretter å ha opplevd ett av disse problemene:

• Overoppheting ved tilkoblingspunkterforårsaket av utilstrekkelig kontaktareal, dårlig fleksibilitet eller bevegelsesinduserte mikrogap.
• Sprukne ører og ødelagte tråderhvor stive ledere blir tvunget til å bøye seg under vibrasjon eller service.
• Løse fester over tidpå grunn av termisk sykling og mekanisk bevegelse som overfører stress inn i leddet.
• Støy og forstyrrelseri nærheten av vekselrettere, transformatorer, bryterutstyr, sveisere eller ladeutstyr for elbiler.
• Vanskelig å installere jumperei trange skap hvor bøyeradius blir en kamp.
• For tidlig korrosjoni fuktige, kystnære eller kjemisk aktive miljøer når materialene ikke er tilpasset forholdene.

Et godt spesifisert flettet rør løser disse problemene ved å kombinere ledningsevne, fleksibilitet og overflatedekning. Resultatet er en tilkobling som er enklere å rute, mer stabil over tid, og mindre følsom for små skift som ville straffe en stiv del.

Typiske brukstilfeller

Her er virkelige steder hvorFlettet kobberrører ofte brukt, og hva beslutningstakere vanligvis bryr seg mest om:

• Koblings- og samleskinnesystemer:fleksible koblinger mellom samleskinner eller komponenter som varmer opp under belastning.
• Transformatorer og kraftfordeling:jording og binding for å redusere feilrisiko og opprettholde stabilt potensial.
• Jernbane- og bilplattformer:vibrasjonsbestandig binding og fleksible strømbaner.
• EV/lade- og invertersystemer:håndtere høy strøm samtidig som den reduserer elektrisk støy.
• Industrielle skap og kabinetter:dørbindingsstropper og jordingsbaner som må bøyes ved åpning/lukking.
• EMI-skjerming for kabler og sammenstillinger:et ledende rør rundt kabler for å redusere interferensfølsomheten.

Hvordan velge riktig spesifikasjon

Den besteFlettet kobberrørfor prosjektet ditt avhenger av hvordan det skal brukes: nåværende nivå, driftssyklus, miljø, nødvendig fleksibilitet, og oppsigelsesmetode. Nedenfor er et praktisk utvalgsrammeverk du kan gi til ingeniører, innkjøp og din leverandør.

1) Kobbertype og ledningsevneforventninger

• Bart kobber:sterk ledningsevne, vanlig i kontrollerte miljøer.
• Tinnet kobber:bedre oksidasjonsmotstand og lettere loddeevne, ofte foretrukket for fuktige eller varierende forhold.
• Spesialbelegg:brukes for unike korrosjons- eller grensesnittbehov (velg basert på miljø og sammenkoblingsmaterialer).

2) Flettekonstruksjon og tetthet

• Tråddiameter og antall tråderpåvirke fleksibilitet og holdbarhet.
• Flettedekningpåvirker skjermingsytelsen og kontaktstabiliteten.
• Ekspansjonsforholdbetyr noe når røret må passe over en rekke diametre.

3) Dimensjoner som faktisk betyr noe

• Indre diameter (ID):om den passer over måldelen eller kabelbunten.
• Ytre diameter (OD):enten den passer inne i kjertler, klemmer eller rutekanaler.
• Lengde og serviceløkke:etterlater nok slakk til å forhindre at fletten blir "fjæren" i leddet ditt.

4) Oppsigelsesmetode

• Krympede ører/hylser:vanlig for jordingsstropper og jumpere.
• Sveisede/loddede ender:brukes når høy pålitelighet og lav kontaktmotstand er nødvendig.
• Klemme eller båndavslutning:ofte brukt til skjermingsapplikasjoner for å opprettholde 360-graders kontakt.

5) Miljø og korrosjonsvirkelighet

• Fuktighet, salteksponering, industrielle kjemikalier og forskjellige metaller kan endre hvordan "god nok" ser ut.
• Hvis utstyret ditt bor utendørs eller i nærheten av saltluft, blir valg av plettering og fugebeskyttelse ikke omsettelige.

Praktiske tabeller for størrelse og matching

Tabell 1: Matchende applikasjonsbehov til flettede røregenskaper

Tabell 2: Kjøpervennlig sjekkliste for spesifikasjon av flettet kobberrør

Installasjons- og håndteringstips

Selv de besteFlettet kobberrørkan underprestere hvis det kuttes, håndteres eller avsluttes dårlig. Disse feltvennlige tipsene reduserer omarbeid og feil:

• Forhindre frynsing under skjæring:bruk en metode som holder trådene inne (tape vikle før skjæring, eller bruk passende verktøy).
• Legg til en tjenestesløyfe når bevegelse eksisterer:tillat svake kurver i stedet for trange bøyninger ved termineringspunktet.
• Beskytt endene:varmekrympe, støvler eller ermer kan redusere slitasje og hindre at bortkommen tråder sprer seg.
• Sørg for rene sammenfallende overflater:fjern oksidasjon eller rusk der knaster eller klemmer kommer i kontakt med metall.
• Pass på forskjellige metaller:Hvis maskinvaren din ikke er kobbervennlig, bør du vurdere overflatebeskyttelsesstrategier for å redusere galvaniske problemer.
• Dreiemoment er viktig:konsekvent festing reduserer mikrobevegelser og stabiliserer kontaktmotstanden.

For skjermingsbruk, prioriter 360-graders kontakt: en flette som bare berøres på ett lite punkt kan se installert ut, men vil ikke gi konsekvent støyreduksjon. For høystrømshoppere, fokuser på endeintegritet: robust krymping eller konstruerte endebehandlinger skaper vanligvis den største pålitelighetsforskjellen.

Kvalitetssjekkliste før du kjøper

Hvis du henter innFlettet kobberrørfor kritisk utstyr ønsker du forutsigbar ledningsevne, konsistent flettegeometri og stabile materialer. Bruk denne sjekklisten når du gjennomgår prøver eller leverandørdokumentasjon:

• Materialkonsistens:bekreft kobberkvalitet og finish samsvarer med miljøet og sammenføyningsmetoden.
• Ensartet flette:se etter hull, inkonsekvente hakker eller ujevn dekning langs lengden.
• Dimensjonsstabilitet:verifiser ID/OD under avslappede og installerte forhold, spesielt hvis strekking er involvert.
• Avslutningspålitelighet (hvis montert):inspiser krympesymmetri, trekkstyrkeforventninger og sluttforsegling.
• Emballasje og håndtering:dårlig emballasje kan deformere fletter eller forårsake forurensning før delen når linjen din.

Jobber med Dongguan Quande Electronics Co.,Ltd.

Når du kjøper flettede ledere, kjøper du ikke bare kobber – du kjøper repeterbarhet: samme flettetetthet, samme passform og samme termineringsresultat hver gang produksjonslinjen kjører.Dongguan Quande Electronics Co.,Ltd.girFlettet kobberrørløsninger designet for applikasjoner hvor fleksibilitet, ledningsevne og holdbarhet må leve sammen i samme del.

Hvis du allerede har en tegning eller et eldre delenummer, kan du vanligvis raskt oversette det til en klar spesifikasjon. Hvis du ikke gjør det, kan en praktisk spesifikasjon fortsatt bygges fra noen få innganger: hvor den er installert, hvordan den beveger seg, hva den kobles til og hvilket miljø den lever i. Det er ofte nok til å begrense materiale, størrelsesområde, og avslutte behandlingsalternativer uten å prøve og feile kjøp.

FAQ

Neste trinn

Hvis det nåværende oppsettet ditt lider av varme, vibrasjoner, tett ruting eller upålitelig jording,Flettet kobberrører ofte den enkleste oppgraderingen som gir en målbar stabilitetsøkning. Den raskeste veien til et riktig valg er å definere installasjonsbegrensningene (plass, bevegelse, temperatursvingninger) og avslutningsmetoden. Derfra blir som regel det riktige materialet og flettekonstruksjonen åpenbar.
