Hvorfor er kobberfletting den stillegående løsningen for upålitelig jording?
Abstrakt
Kobberflette ser enkel ut - bare tråder vevd inn i et fleksibelt bånd - men det dukker opp på steder der "enkle" problemer blir dyre raskt: overopphetede samleskinnekoblinger, jordingsstropper som sprekker ved vibrasjon, skjermingsveier som går intermitterende, og batteri- eller inverterskjøter som løsner etter noen måneder. Denne artikkelen bryter ned hvakobberflettfaktisk gjør, hvilke vanlige feil det forhindrer, og hvordan velge riktig flette for din nåværende, miljø og mekanisk stress. Du vil også få installasjonstips som reduserer tilbakeringinger, en sammenligning med kabelsko og stive stropper, og en FAQ som svarer spørsmålene de fleste lag bare stiller etter at noe går galt.
Innhold
- Hva er kobberflette og hvor passer det?
- Kundens smertepunkter kobberflette løser
- Velge riktig kobberflette
- Dimensjonering og ytelse
- Installasjonstips som forhindrer tilbakeringing
- Vanlige feil og hvordan du unngår dem
- Kobberflette vs. alternativer
- Kvalitet og sporbarhet
- Søknader etter industri
- FAQ
- Avslutning
Disposisjon
- Definer kobberflette i klartekst og forklar hvorfor fleksibilitet er hele poenget.
- Kartlegg flettefordelene til ekte smertepunkter: varme, vibrasjon, korrosjon og elektrisk støy.
- Gi en utvalgssjekkliste: plettering, veving, størrelse, termineringsmetode og miljø.
- Del installasjonsvaner som holder motstanden lav og levetiden høy.
- Sammenlign kobberflette med kabler, stive stenger og flettet hylse.
- Avslutt med en kjøpervennlig kvalitetssjekkliste og et tydelig neste steg.
01Hva er kobberflette og hvor passer det?

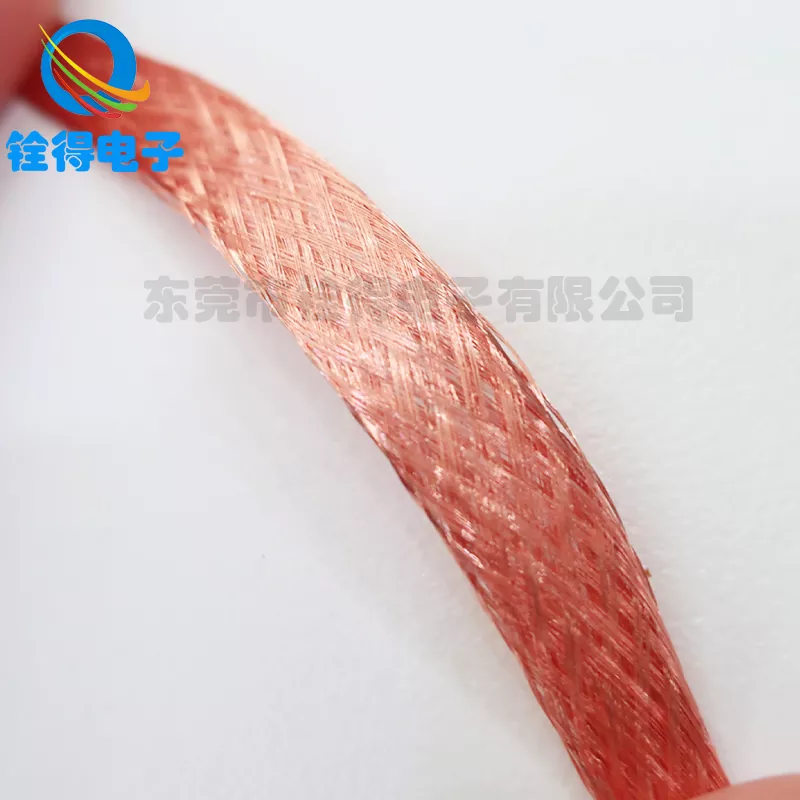

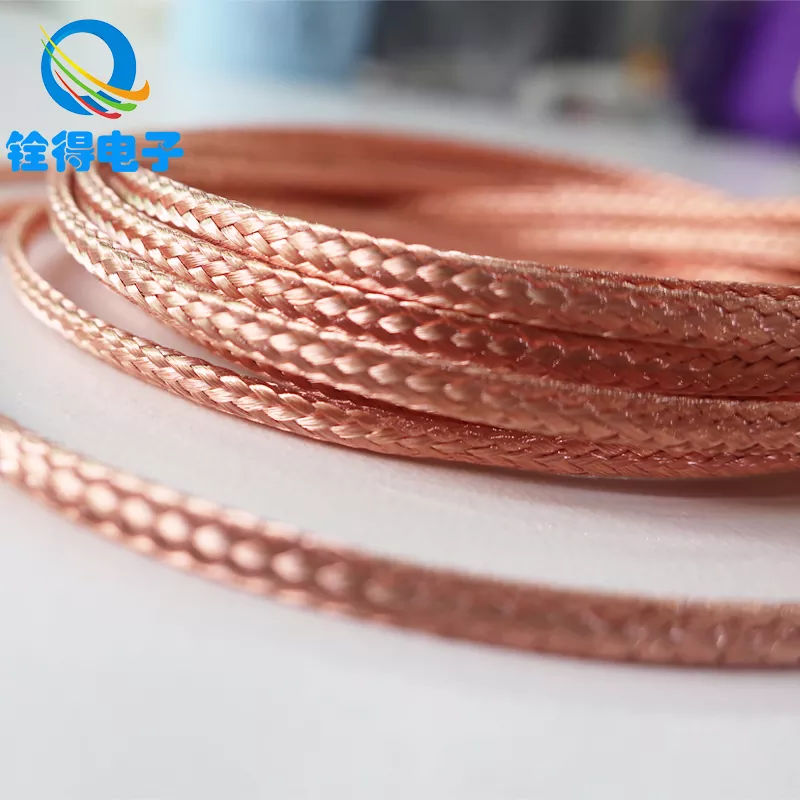

Kobberflette er en vevd leder laget av mange fine kobbertråder. I stedet for å fungere som en stiv stang, oppfører den seg som en fleksibel stropp: den bøyer seg lett, absorberer bevegelser og sprer elektrisk strøm over en bred, lav profil bane.
Den fleksibiliteten er ikke en "hyggelig å ha". Det er grunnen til at kobberfletting brukes i jording, liming og høystrømskoblinger der vibrasjoner, termisk ekspansjon, dør-/hengselbevegelser eller gjentatt servicetilgang vil trette ut en stiv kontakt. Med andre ord: hvis tilkoblingspunktet ditt beveger seg enda litt, kan kobberflette holde seg elektrisk kontinuitet uten å sprekke, løsne eller konsentrere stress på én bolt.
Tommelfingerregel:Hvis din nåværende bane trenger å overleve bevegelse, er kobberfletting ofte den enkleste måten å gjøre banen både ledende og holdbar.
02Kundens smertepunkter kobberflette løser
1) "Jordingsstroppen vår fortsetter å svikte etter vibrasjoner."
Fletter fordeler bøying over tusenvis av mikrotråder. Det betyr at stroppen kan bøye seg gjentatte ganger uten et eneste hardt "hengselpunkt" som sprekker. I kjøretøy, generatorer, koblingsdører og roterende utstyr er dette ofte forskjellen mellom en stropp som varer i uker og en som varer i årevis.
2) "Vi ser varme punkter ved leddet, men dreiemomentet er riktig."
Varme kommer vanligvis fra motstand, og motstand kommer ofte fra dårlig overflatekontakt, oksidasjon eller en kobling som ikke sitter flatt under belastning. Kobberfletting kan redusere varmen ved å gi et bredt kontaktområde og ved å tolerere liten forskyvning uten å "fjære" vekk fra den parrende overflaten.
3) "Signalstøy og forstyrrelser dreper stabiliteten vår."
Jord- og bindingsveier påvirker støyytelsen mer enn de fleste team vil innrømme. En stabil, lavimpedansbinding kan redusere flytende potensialer og hjelpe skjerming til å gjøre jobben sin. Flettede stropper brukes ofte til å feste innhegninger, dører, stativer og paneler slik at skjermbanen forblir kontinuerlig over tid.
4) "Korrosjon gjør forbindelsene våre uforutsigbare."
I fuktige eller industrielle miljøer kan bart kobber oksidere. Belagte alternativer (vanligvis fortinnet kobber) kan forbedre korrosjonsmotstanden og loddeevnen, spesielt når vedlikeholdsintervallene er lange eller utstyret er utendørs.
03Velge riktig kobberflette
De fleste kjøpsfeil skjer fordi folk velger kobberflette som om det er en generisk vare. Det er det ikke. Den "riktige" fletten er den som matcher din elektrisk etterspørselogdin mekaniske virkelighet.
Bruk denne utvalgssjekklisten før du ber om et tilbud:
- Strøm og driftssyklus:kontinuerlige vs. korte utbrudd, og hvor ofte topper oppstår.
- Temperaturøkningsgrenser:hva som er akseptabelt i nærheten av isolasjon, plast eller sensitive sensorer.
- Miljø:innendørs ren, fuktig, salt, oljeaktig, kjemisk eller utendørs UV-eksponering.
- Bevegelsesprofil:konstant vibrasjon, sporadiske bøyninger, hengselbevegelser eller kun termisk ekspansjon.
- Oppsigelsesmetode:krympede ører, sveisede ender, pressede håndflater eller loddede forbindelser.
- Monteringsgeometri:boltstørrelse, avstand, bøyeradius og klaring.
- Materialsammenkobling:kobber-til-aluminium eller kobber-til-stål-grensesnitt trenger ofte ekstra oppmerksomhet.
04Dimensjonering og ytelse
Folk elsker å be om en enkelt "amp-vurdering", men reell ytelse avhenger av flere faktorer: flettetverrsnittsareal, trådantall, vevetetthet, luftstrøm, monteringstrykk og temperaturgrenser rundt kontakten. Det er derfor to fletter som ser like ut kan oppføre seg veldig forskjellig i felten.
Det som faktisk betyr noe når du skal dimensjonere kobberflette:
- Tverrsnittsareal:mer kobber betyr vanligvis lavere motstand og mindre varme.
- Kontaktkvalitet ved oppsigelser:en flott flette med dårlig endeforbindelse er fortsatt en dårlig montering.
- Lengde:lengre stropper gir motstand; hold løpene så korte som praktisk mulig uten å tvinge trange bøyer.
- Flex levetid:for bevegelige ledd, prioriter en konstruksjon som tåler gjentatt bøyning.
- Overflatetilstand:plettering og renslighet påvirker langsiktig stabilitet.
| Beslutningspunkt | Typiske alternativer | Når du skal velge det | Vanlig fallgruve |
|---|---|---|---|
| Overflatefinish | Bart kobber / Tinnet kobber | Bruk hermetikk der fuktighet, salttåke eller lodding er involvert | Forutsatt at bart kobber vil holde seg lav motstand utendørs |
| Formfaktor | Flat flette / Rund flette | Flat for liming av stropper og lav profil; runde der rutingen er stram | Velge rund for en dørbinding og skape et stivt hengselpunkt |
| Vevtetthet | Løs / Middels / Tett | Løsere kan bøye seg bedre; strammere kan holde formen og redusere snagging | For stram flette i høyvibrerende ledd → tretthet i endene |
| Oppsigelsesstil | Krympe / sveise / presset håndflate | Sveis/pressede håndflater for stabile, lavmotstandsdyktige ender i krevende oppgave | Stoler på "håndloddede" ender for høystrøms industrielle koblinger |
05Installasjonstips som forhindrer tilbakeringing
Mange "flettefeil" er virkelig installasjonsfeil. Her er vanene som gjør at kobberflette fungerer slik du forventet.
- Klargjør parringsoverflaten:fjern maling, oksidasjon og forurensning der stroppen lander. Ren metall-til-metall-kontakt er grunnlinjen.
- Bruk riktige maskinvarestabler:flat skive for dekning, fjærskive der det trengs, og unngå myk maskinvare som slapper av under varme.
- Respekter bøyeradius:ikke knekk stroppen nær avslutningen. Hvis den må bøye seg, la den gjøre det gradvis.
- Bevegelsesvei:hvis en dør svinger, la en jevn løkke i stedet for en tett bue som konsentrerer stress.
- Kontroller galvaniske grensesnitt:hvis du limer kobberflett til aluminium, vurder kompatible plating, overflatebehandling eller barriereløsninger.
- Bekreft etter termisk sykling:i høystrømssystemer, kontroller en prøve på nytt etter oppvarming og nedkjøling for å bekrefte stabilitet.
06Vanlige feil og hvordan du unngår dem
Feil:Å kjøpe "den billigste fletten" og anta at alle flettene er like.
Fastsette:Spesifiser konstruksjon, plettering, termineringsmetode og en grunnleggende inspeksjonsstandard for hver batch.
Feil:Forkorter stroppen slik at den er under spenning.
Fastsette:Gi den nok lengde til å bøye seg naturlig. En avslappet stropp lever lenger og holder seg mer stabil.
Feil:Ignorerer sluttforbindelsen.
Fastsette:Behandle oppsigelser som en del av produktet. "Enden" er ofte der motstand og varme begynner.
Feil:Montering på malte eller skitne overflater.
Fastsette:Hvis overflaten ikke er ledende, kan ikke fletten gjøre magi. Ren kontakt er ikke omsettelig.
07Kobberflette vs. alternativer
Kobberflette er ikke alltid det riktige svaret, men det er ofte det mest tilgivende.
| Alternativ | Styrke | Svakhet | Beste bruk |
|---|---|---|---|
| Kobberflettestropp | Håndterer bevegelse, bred kontakt, pålitelig liming | Trenger god avslutning og rene overflater | Dører, paneler, vibrasjonssoner, fleksibel jording |
| Standard kabel med ører | Enkel innkjøp, kjent installasjon | Kan bli trett i nærheten av lug; større ruting; mindre "flat" kontakt | Statiske forbindelser med moderat bevegelse |
| Stiv kobberstang/stropp | Meget lav motstand, stabil geometri | Tåler ikke vibrasjoner eller gjentatte bøyninger | Faste bussforbindelser, stabile innhegninger |
| Skjermende flettehylse | Flott for kabelskjermingsdekning | Ikke en robust kraft-/jordreim i seg selv | EMI-skjerming på kabler, ikke bindingsstropper |
08Kvalitet og sporbarhet
Hvis kobberfletting går inn i utstyr som ikke har råd til nedetid, behandle leverandørvalg som en pålitelighetsbeslutning, ikke bare en prisbeslutning. Se etter konsistens: stabil veving, kontrollerte materialer og forutsigbare avslutninger.
På Dongguan Quande Electronics Co., Ltd., team støtter vanligvis kobberfletteapplikasjoner på tvers av behov for jording, binding og ledende sammenkoblinger, med oppmerksomhet på praktiske detaljer kjøpere bryr seg om: repeterbar konstruksjon, finishalternativer tilpasset miljøet og sammenstillinger som passer til reelle installasjonsbegrensninger.
Spørsmål verdt å stille enhver leverandør:
- Kan du oppgi detaljer om flettekonstruksjon (trådantall, flettestil, nominelt tverrsnitt)?
- Hvilke pletterings-/finishalternativer er tilgjengelige for korrosjonsbestandighet?
- Hvordan gjøres oppsigelser, og hvordan kontrolleres sluttkvaliteten?
- Hvilken batchidentifikasjon eller sporbarhet er tilgjengelig hvis et feltproblem dukker opp?
- Kan du hjelpe med å anbefale en stroppgeometri for en dørsving, vibrasjonssone eller termisk ekspansjonsfuge?
09Søknader etter industri
Kraft og energi
- Batteristativ og inverterjording
- Koblingsdørliming og paneljording
- Høystrøms fleksible koblinger der termisk sykling er hyppig
Industriell automasjon
- Maskinkapslinger og skapbindinger
- Robotikk og bevegelige sammenstillinger
- Bakkeveier for stasjoner og kontroller som er følsomme for støy
Transport
- Jordingsstropper for kjøretøychassis
- Motor-til-ramme-bindinger som overlever vibrasjoner
- Skinne og marine bindingspunkter i tøffe miljøer
Telekom og elektronikk
- Rackbinding og skapkontinuitet
- Skjerm jordingsbaner for stabil ytelse
- Brukbare tilkoblinger som ikke forringes etter gjentatt tilgang
10FAQ
Hva er forskjellen mellom bar og fortinnet kobberflette?
Bare kobber gir utmerket ledningsevne, men det kan oksidere lettere i fuktige eller korrosive miljøer. Tinnet kobberflette legger til et beskyttende lag som vanligvis forbedrer korrosjonsmotstanden og gjør lodding lettere i mange sammenstillinger.
Reduserer kobberfletting elektrisk støy?
Det kan hjelpe når støy er relatert til dårlig binding eller inkonsekvente jordingsbaner. En stabil binding med lav impedans støtter kapslingskontinuitet og kan redusere flytende potensialer som bidrar til interferens. Det er ikke et magisk filter, men det er ofte en viktig del av en ren jordingsstrategi.
Hvorfor blir stroppen min varm selv når fletten ser tykk ut?
Varmen starter ofte i endene. Dårlig overflateforberedelse, oksidasjon, løs maskinvare eller avslutninger av lav kvalitet kan gi nok motstand til å skape hot spots. Bekreft metall-til-metall-kontakt, termineringsintegritet og installasjonsmomentstrategi – så gjennomgå stroppens lengde og ruting.
Hvor lenge skal en jordingsstropp av kobberflette vare?
Levetiden avhenger av bevegelsesgrad, miljø og installasjonskvalitet. Under milde forhold kan den vare i årevis. Ved høy vibrasjon eller korrosiv bruk blir riktig plettering, riktig ruting og robuste avslutninger forskjellen mellom "kortvarig forbruksmateriale" og "sett-og-glem".
Kan kobberflett erstatte en stiv samleskinne?
Noen ganger. Hvis målet er fleksibilitet (termisk ekspansjon, vibrasjon, servicetilgang), er flette en sterk kandidat. Hvis koblingen er helt statisk og du trenger maksimal stivhet, kan en samleskinne være mer hensiktsmessig. Mange systemer bruker begge deler: samleskinne for faste løp, flette for bevegelsespunkter.
11Avslutning
Den beste kobberflettingen er den du aldri trenger å tenke på igjen: den går kjølig, forblir kontinuerlig gjennom vibrasjoner og holder jordingen og bindingen stabil. selv etter måneder med termisk sykling og servicetilgang. Hvis du har å gjøre med varme ledd, intermitterende kontinuitet eller støyende utstyr som "burde være i orden", kobberfletting er ofte den reneste måten å fjerne den mekaniske belastningen fra det elektriske problemet.
Hvis du vil ha hjelp til å velge en kobberflettekonstruksjon, termineringsstil eller stroppgeometri som passer til dine virkelige driftsforhold, nå ut tilDongguan Quande Electronics Co., Ltd.ogkontakt ossmed nåværende, miljø og monteringsdetaljer – ditt fremtidige jeg vil takke deg.
