Hvordan kan kobberfletting forbedre jording og EMI-kontroll?

Abstrakt

Kobberfletteer en av de "små delene" som stille avgjør om et system føles bunnsolid eller blir en mystisk boks med støy, varme og periodiske feil. Hvis du noen gang har vært borti en jordstropp som blir varm, et kabinett som surrer av forstyrrelser, eller en fleksibel tilkobling som fortsetter å sprekke på verst mulig tidspunkt, denne guiden er for deg. Vi vil bryte ned hva Copper Braid faktisk gjør, hvorfor det feiler i virkelige installasjoner, og hvordan du velger, avslutter og vedlikeholder det slik at jording og skjerming holder seg stabile i lang tid.

Innholdsfortegnelse

• Disposisjon
• The Real-World Pain Points Copper Braid Løser
• Hva kobberflette er (og hva det ikke er)
• Hvordan velge kobberflette uten å gjette
• Hurtigvalgstabell
• Avslutning og installasjon som ikke vil mislykkes
• Praktiske kontroller og verifikasjoner
• Vanlige feil og enkle rettinger
• Typiske brukstilfeller og matching av riktig flette
• FAQ
• Neste trinn

Disposisjon

1. Identifiser smertepunktet: varme, vibrasjonstretthet, støy, korrosjon eller plassbegrensninger
2. Bekreft jobbtypen: jordingsstropp, liming, skjermingshylse eller fleksibel kontakt
3. Velg flettetype: flat vs rørformet, nakne vs fortinnet, fine vs grove tråder
4. Dimensjoner den med formål: tverrsnittsareal, lengde og tillatt temperaturøkning
5. Avslutt riktig: krympe, sveise/lodde eller lodde (bare der det er aktuelt)
6. Bekreft i feltet: motstand, temperatur og "vrikketest" under belastning

The Real-World Pain Points Copper Braid Løser

Folk "vil ha" sjelden kobberflette. Det de ønsker er at problemet skal slutte å skje. Her er de viktigste smertepunktene Copper Braid er laget for å adressere:

• Intermitterende jordingforårsaket av vibrasjon, dørbevegelse eller termisk ekspansjon
• EMI problemersom ustabile signaler, støyende sensorer eller compliance-hodepine
• Hot spotsved fleksible jumpere der en solid kabel ikke kan overleve gjentatte bevegelser
• Korrosjonved utsatte bindingspunkter, spesielt i fuktige eller salte omgivelser
• Plassbegrensningerder en rund kabel er for stiv eller for klumpete til å føres trygt

Den viktigste fordelen er fleksibilitet. Copper Braid sprer bøyespenning over mange fine tråder, noe som hjelper den å tolerere bevegelse bedre enn en stiv leder. Den kan også gi et bredt kontaktområde for liming og skjerming - når den er riktig installert.

Hva kobberflette er (og hva det ikke er)

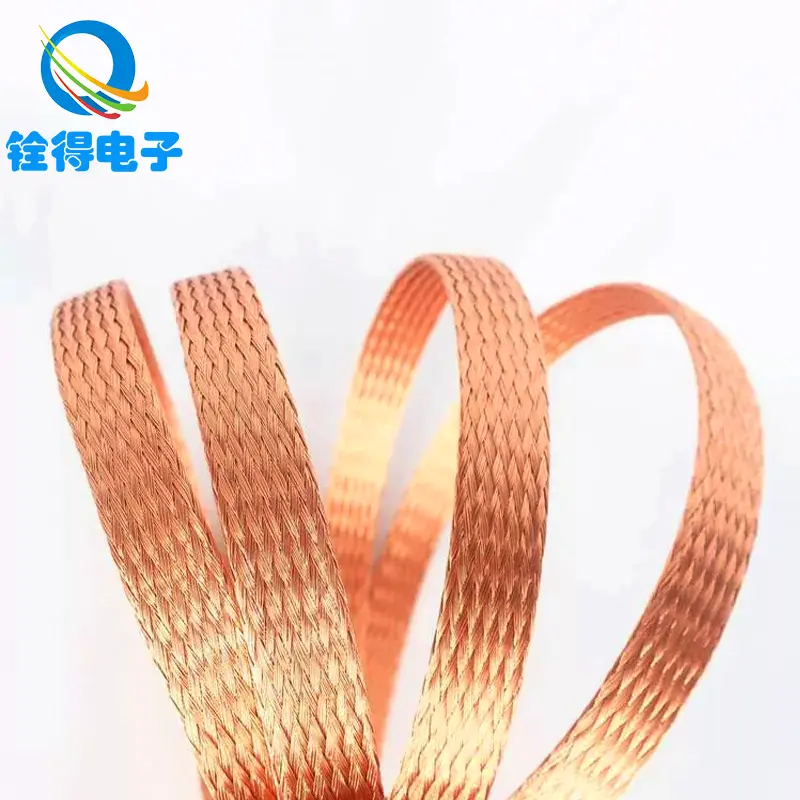

Kobberflette er en vevd leder laget av mange kobbertråder. Den kan produseres som enflat flette(vanlig for jordingsstropper) eller arørformet flette(ofte brukt som skjermingshylse over kabler).

Hva den er god til:

• Fleksibel limingmellom bevegelige deler (dører, lokk, motorrammer, avtakbare paneler)
• Baner med lav impedansved høyere frekvenser når geometri og avslutninger er optimalisert
• Mekanisk holdbarhetsammenlignet med en enkelt solid leder i gjentatt flex

Hva det ikke er:

• En magisk løsning for dårlige jordingsoppsett (lange løkker og slurvete bindinger forårsaker fortsatt problemer)
• En erstatning for korrekt lederdimensjonering (for liten vil fortsatt varmes opp)
• Immun mot dårlige avslutninger (de fleste "flettefeil" er termineringsfeil)

I praktisk innkjøp vil du ofte sebart kobberogfortinnet kobber. Tinnet kobber er populært når oksidasjonsmotstand og lettere loddebarhet er prioritert. Bare kobber kan være et sterkt valg for kontrollerte, tørre interiører der maksimal ledningsevne og kostnadseffektivitet betyr noe.

Mange ingeniører og innkjøpere jobber med produsenter som f.eksDongguan Quande Electronics Co.,Ltd. når de trenger Copper Braid-alternativer skreddersydd for jordingsstropper, skjermingshylser eller tilpassede fleksible kontakter for ulike installasjonsrealiteter.

Hvordan velge kobberflette uten å gjette

Å velge Copper Braid er enklest når du slutter å tenke i "braid = braid" og i stedet bestemmer deg basert på jobben den må overleve. Bruk denne sjekklisten:

• 1) Strøm og temperaturøkning:Hvis fletten har strøm (ikke bare liming), dimensjoner den slik at den ikke blir varm. Oppvarming vises vanligvis først ved avslutninger, deretter langs flettet. Når du er i tvil, velg et større tverrsnitt eller parallelle flere fletter.
• 2) Flex levetid og bevegelsesmønster:En stropp som bøyes 10 ganger om dagen er forskjellig fra en som vibrerer kontinuerlig. For hyppig bøying, foretrekk finere tråder og tilstrekkelig slakk. Unngå skarpe bøyninger og «hengselpunkter».
• 3) Miljø:Fuktighet, salttåke, kjemiske damper og utendørs eksponering presser deg mot fortinnet kobber og beskyttede limoverflater. Hvis forskjellige metaller er involvert (for eksempel kobberfletting bundet til aluminium), planlegg korrosjonskontroll med riktig maskinvare og overflateforberedelse.
• 4) Geometri og lengde:Kortere er vanligvis bedre for ytelsen. Hold fletten så kort som mulig mens du fortsatt tillater bevegelse. Brede, flate fletter kan forbedre bindingsområdet og redusere induktive effekter sammenlignet med en lang, tynn ledning.
• 5) Oppsigelsesmetode:Bestem deg tidlig: krympe, sveise/lodde eller lodde. Dette bestemmer hvilken flettekonstruksjon og plating som gir mening. (Og ja, oppsigelser betyr mer enn de fleste vil innrømme.)

Hurtigvalgstabell

Avslutning og installasjon som ikke vil mislykkes

Hvis Copper Braid "mystisk" mislykkes, er det vanligvis fordi oppsigelsen ble behandlet som en ettertanke. Slik får du forbindelsen til å vare:

• Forberedelse av overflaten:Rene, lyse metallkontaktflater slår «stramming hardere». Fjern maling/oksid der liming er nødvendig, og beskytt skjøten etter behov.
• Crimping gjort riktig:Bruk riktig knast og dyseprofil for flettens tykkelse og bredde. En dårlig krympe skaper høy motstand og varme. En god crimp blir mekanisk stabil og elektrisk konsistent.
• Alternativer for sveising/lodding:For krevende bruksområder (høy strøm eller sterke vibrasjoner), kan sveisede eller loddede avslutninger overgå lodding ved å minimere kryp og termisk tretthet. Dette avhenger av din monteringsprosess og materialer.
• Lodding med forsiktighet:Loddemetall kan trekke opp fletten og gjøre en fleksibel stropp til et stivt "stress stigerør" som klikker i kanten av den loddede sonen. Hvis lodding er nødvendig, hold vekekontroll kontrollert og gi strekkavlastning.
• Strekkavlastning og ruting:Gi fletten en mild kurve. Unngå skarpe folder. Unngå at fletten gnis på kantene. Hvis fletten beveger seg, skal den bevege seg jevnt – ikke skrape, knekke eller piske.

En enkel regel: fletten skal være det fleksible elementet, ikke termineringspunktet. Hvis leddet ditt blir hengslet, vil du få tretthetssprekker og motstandsvekst.

Praktiske kontroller og verifikasjoner

Du trenger ikke et laboratorium for å bekrefte om Copper Braid gjør jobben sin. Disse praktiske kontrollene fanger opp de fleste problemene tidlig:

• Motstandssjekk (grunnlinje):Mål skjøt-til-skjøt-motstanden etter installasjon, og kontroller deretter på nytt etter vibrasjon eller termisk syklus.
• Temperatursjekk (under belastning):Hvis flettet har strøm, kjør systemet og se etter hot spots ved knaster og kontaktflater.
• Visuell inspeksjon:Se etter mørkere, grønnaktig oksidasjon, ødelagte tråder eller løsnet maskinvare.
• Wiggle test:Med strømmen av og sikre prosedyrer fulgt, bøy enheten forsiktig og se om skjøten føles mekanisk stabil.

Hvis motstanden kryper oppover over tid, behandle det som en tidlig advarsel. Flettingen "svikter plutselig" - den degraderes til systemet blir upålitelig.

Vanlige feil og enkle rettinger

• Feil:Bruke en flette som er for smal fordi den "passer".
  Fastsette:Størrelse for strøm og driftssyklus. Hvis plassen er trang, bør du vurdere flere fletter parallelt eller en annen geometri.
• Feil:Overlodding og gjør fletten til en stiv stang.
  Fastsette:Foretrekk krymping eller kontrollerte termineringsmetoder og legg til strekkavlastning.
• Feil:Limes på maling, oksid eller forurensede overflater.
  Fastsette:Forbered overflaten skikkelig og beskytt den etter montering om nødvendig.
• Feil:Lange, looping flette løp som fungerer som antenner.
  Fastsette:Hold den kort, direkte og mekanisk støttet.
• Feil:Ignorerer korrosjon ved forskjellige metallskjøter.
  Fastsette:Bruk passende maskinvare, belegg og fugebeskyttelse tilpasset miljøet.

Typiske brukstilfeller og matching av riktig flette

Kobberflette dukker opp i mange bransjer fordi den løser en spesifikk kombinasjon av elektriske og mekaniske behov. Her er vanlige brukstilfeller og hva du bør prioritere:

• Kontrollskap og skap:Prioriter pålitelig liming for dører og avtakbare paneler. Flat Copper Braid-stropper med robuste ører er vanlig.
• Automatisering og robotikk:Prioriter flex life og strekkavlastning. Bevegelsessykluser straffer dårlig ruting mer enn folk flest forventer.
• Kraftelektronikk (omformere, stasjoner, UPS):Prioriter strømkapasitet og termisk stabilitet. Kontroller temperaturen under reell driftsbelastning.
• Kabelskjermhylser:Prioriter konsekvent dekning og riktig avslutningsteknikk. En flott hylse med dårlig endeforbindelse vil ikke gi konsistente resultater.
• Telekom og instrumentering:Prioriter støysvak binding og stabile tilkoblinger som ikke driver over tid.

Når du kjøper Copper Braid, vil de mest hjelpsomme leverandørene spørre om miljø, bevegelse, strøm og termineringsmetode – fordi disse detaljene avgjør om fletten vil oppføre seg som en langsiktig løsning eller et gjentakende vedlikeholdselement.

FAQ

1) Er fortinnet kobberflette alltid bedre enn bart kobber?

Ikke alltid. Tinned Copper Braid er utmerket for korrosjonsbestandighet og kan være lettere å jobbe med i visse monteringsmetoder. Bare kobber kan være ideelt i rene, tørre miljøer hvor oksidasjonsrisikoen er lav og maksimal ledningsevne er prioritet.

2) Hvorfor blir kobberflettingen min varm i endene?

Varme ender peker vanligvis på høy motstand ved avslutningen: dårlig krymping, forurensede overflater, løs maskinvare eller en skjøt som er for liten for strømmen. Fiks termineringen først før du legger skylden på fletten.

3) Kan Copper Braid erstatte en standard jordledning?

Kobberflette er best når du trenger fleksibilitet, bredt bindingsområde eller en robust stropp som overlever bevegelse. For statiske, beskyttede løp kan en standardleder være enklere. Mange systemer bruker begge deler – hver av dem er fornuftige.

4) Hvor kort bør en jordingsflette være?

Så kort som praktisk, samtidig som det tillater bevegelse og sikker ruting. Ekstra lengde kan legge til uønsket løkkeområde og mekanisk disketthet. En svak kurve er bedre enn en lang sløyfe.

5) Hva er den største installasjonsfeilen med Copper Braid?

Behandle det som "bare et stykke kobber" og ignorere termineringskvalitet og overflateforberedelser. Skjøten er systemet. Hvis skjøten er ustabil, vil ytelsen drive og feil vil følge.

6) Hvordan forhindrer jeg tretthetssprekker i en bevegelig stropp?

Sørg for slakk, unngå skarpe bøyninger, sørg for at avslutningen ikke blir hengsel, og unngå gnidning på kantene. Hvis bevegelsen er hyppig, velg en konstruksjon som er ment for gjentatt bøying og legg til strekkavlastning.

7) Kan Copper Braid hjelpe med forstyrrelser?

Ja – når den brukes som en bindingsstropp eller en skjermingshylse med riktig ruting og avslutning. Hvis støyen vedvarer, se gjennom hele jordingsoppsettet og sørg for at bindingene er korte, rene og konsistente.

Neste trinn

Kobberflette fungerer best når den er behandlet som en designet komponent – ​​valgt for miljøet, dimensjonert for jobben og avsluttet med omhu. Gjør det, og du får stabil jording, færre støyoverraskelser og langt mindre "hvorfor feiler dette igjen" vedlikehold.

Hvis du velger Copper Braid for jordingsstropper, skjermingshylser eller tilpassede fleksible koblinger og ønsker en anbefaling basert på dine virkelige applikasjonsdetaljer, Dongguan Quande Electronics Co.,Ltd. kan støtte spesifikasjonsmatching og produksjonsalternativer—kontakt ossfor å diskutere dine krav og få en løsning som passer dine installasjonsforhold.
