Er ESD-jordkabelen nøkkelen til pålitelig statisk kontroll i moderne elektronikk?

I en tid hvor elektrostatisk utladning (ESD) stille kan ødelegge sensitive elektroniske komponenter og produksjonslinjer,ESD jordkabelstår som en sentral enhet for å sikre trygge utslippsveier.

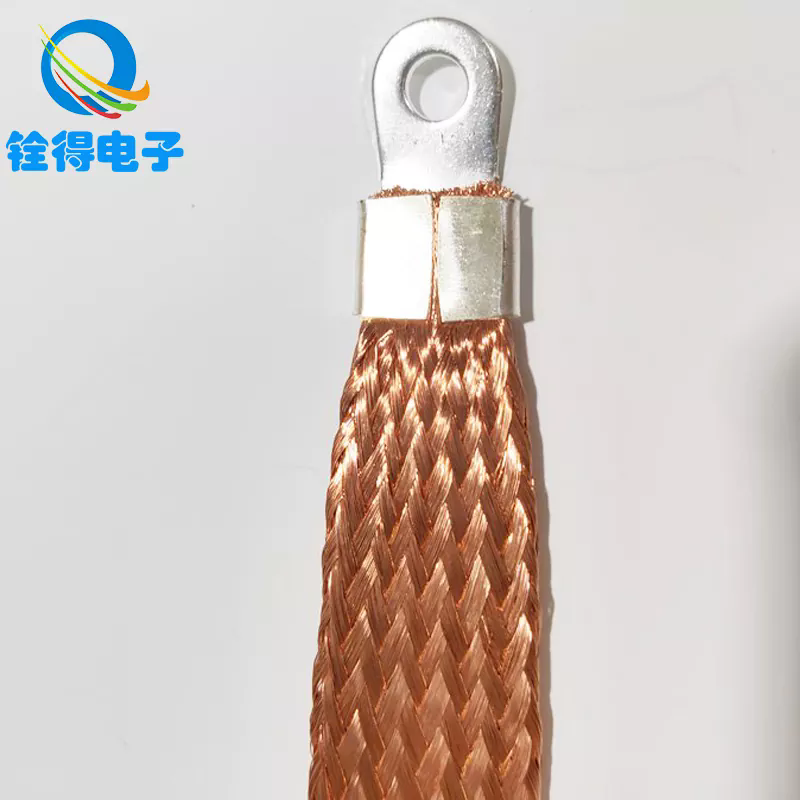

Hva er en ESD-jordkabel og nøkkelspesifikasjoner

Definisjon og formål

AnESD jordkabel(også referert til som en ESD-jordingsledning eller statisk utladningskabel) er en ledende kabel som kobler en arbeidsbenk, håndleddsstropp, ionisatorramme eller ESD-matte til et definert jordingspunkt. Dens funksjon er å gi en bane med lav motstand for å spre statiske ladninger trygt ned i bakken, og forhindre ukontrollerte elektrostatiske utladninger som kan skade komponenter eller forårsake funksjonsfeil.

Kjerneparametre for ESD-jordkabel

Nedenfor er en standard spesifikasjonstabell som illustrerer typiske parametere som brukes til å velge eller evaluere slike kabler:

Disse parameterne kan variere avhengig av applikasjonsmiljøet, regulatoriske normer og kundekrav.

Sentralt tema for denne artikkelen

Hovedmålet her er å forklarehvorfor en ESD-jordkabel er kritisk for statisk kontroll, hvordan du velger, installerer og vedlikeholder den, oghvilke fremtidige trender som former utviklingen. I tillegg vil artikkelen svare på to vanlige spørsmål og veilede deg mot Quande-merkets løsninger.

Hvorfor ESD-jordkabel er viktig – fordeler og rolle

Hvorfor statisk kontroll er avgjørende

• Beskytter sensitiv elektronikk: Moderne integrerte kretser, overflatemonterte enheter og sensorer kan bli ødelagt av små elektrostatiske utladninger (ofte under 100 V).

• Utbytte og kvalitet: Statiske hendelser kan forårsake latent skade, redusere produktets pålitelighet og føre til feltfeil.

• Sikkerhet og samsvar: Mange elektroniske produksjonsstandarder (som ANSI/ESD S20.20, IEC 61340) krever definerte jordingsveier og motstandsgrenser.

Dermed er ESD-jordkabelen en viktig komponent i et ESD-kontrollprogram.

Fordeler med en ESD-jordkabel av høy kvalitet

1. Kontrollert utslipp: Den innebygde motstanden (vanligvis 1 MΩ) sørger for at statisk elektrisitet spres med en sikker, kontrollert hastighet, noe som reduserer risikoen for lysbuer eller gnister.

2. Fleksibilitet og mekanisk robusthet: Med tinsel eller trådet kobber inni, tåler kabelen bøyning og daglig slitasje mer pålitelig enn en solid leder.

3. Konsistens over tid: Høykvalitets isolasjon motstår slitasje, fuktighet og kjemisk eksponering, og bevarer ytelsen i et fabrikkmiljø.

4. Interoperabilitet: Standardkontakter (bananplugg, krokodilleklemme, låsekontakter) gjør kabelen kompatibel med variert jordingsinfrastruktur.

5. Kostnadseffektivitet: Sammenlignet med aktive utladningssystemer eller ionisatorer er en passiv kabel rimelig, men grunnleggende for statisk kontroll.

Nøkkelrolle i et ESD-kontrollprogram

• Kobling mellom operatør og fellespunkt: For håndleddsstropper eller hælstropper sikrer kabelen at operatøren forblir på jordpotensialet.

• Link fra matter eller utstyr til jord: ESD-matter eller arbeidsflater er avhengige av slike kabler for å føre ladning til anleggets jord.

• Backup og redundans: I komplekse ESD-systemer reduserer flere jordingsbaner enkeltpunktsfeil.

Fra et kvalitets- og samsvarsperspektiv kan uaktsomhet ved spesifikasjon eller validering av ESD-jordkabelen undergrave et helt program for statisk kontroll.

Hvordan velge, installere og vedlikeholde en ESD-jordkabel

Velge riktig kabel (hvordan)

Når du velger en ESD-jordkabel, bør du vurdere følgende trinn:

• Bekreft motstandskravet: Sørg for at kabelen oppfyller eller er innenfor toleranse på 1 MΩ (eller i henhold til den relevante standarden).

• Velg kontakttype: Velg kontakter som er kompatible med utstyret ditt (bananplugg, låsekontakt, krokodilleklemme).

• Lengde betyr noe: Velg en lengde som tillater enkel rekkevidde uten overdreven slakk (1,2 m er vanlig).

• Sjekk mekanisk design: Glitter eller flettet leder hjelper mot tretthet fra bøying.

• Isolasjonsbestandighet: Bruk materialer med god slite-, kjemikalie- og temperaturbestandighet for industrielle miljøer.

• Sertifiseringer og testrapporter: Be om testrapporter (motstand, isolasjonsbrudd, trekkkraft) fra produsenten.

Installasjonsretningslinjer (hvordan)

Riktig installasjon er nøkkelen til effektivitet:

1. Koble kabelen til håndleddsremmen eller matten først, deretter til det felles jordingspunktet.

2. Sikre fellespunktettil en kjent jord eller jordingsskinne.

3. Unngå skarpe bøyninger eller knekk— kabler bør ha myke løkker for å redusere stress.

4. Kjør bort fra høyspente eller støyende linjerfor å unngå elektrisk interferens.

5. Utfør periodiske tester, vanligvis månedlig eller kvartalsvis, for å bekrefte kontinuitet og motstand.

6. Skift ut skadede eller slitte kablerumiddelbart - selv små brudd eller isolasjonssprekker kan gjøre kabelen ineffektiv.

Vedlikehold og validering (hvordan)

• Bruk enESD benk motstandstesterfor å måle motstanden mellom operatøren eller matten og fellespunktet.

• Den målte motstanden bør holde seg innenfor toleransen (f.eks. 0,9–1,2 MΩ).

• Inspiser jakken for kutt, skrubbsår eller misfarging.

• Bøy kabelen forsiktig for å observere tegn på intern ledningsbrudd (intermitterende kontinuitet).

• Dokumenter hver test – sporbarhet er viktig under kvalitets- og revisjonsregimer.

Vanlige applikasjoner

• Elektronikk samlebånd: For hver operatørstasjon (håndleddsstropp) eller arbeidsstasjonsmatte.

• Reparasjon og omarbeiding av benker: Beskyttelse under lodding, inspeksjon og håndtering.

• Renrom og halvlederfabrikker: Der statisk kontroll er kritisk for å gi.

• Laboratorier og FoU-laboratorier: For prototyping og testmiljøer.

• Emballasje og ESD-sikre fraktområder: Til jording av ledende brett og transportsystemer.

Fremtidige trender, utfordringer og integrasjon

Utviklende standarder og samsvar

Standarder somIEC 61340ogANSI/ESD S20.20krever i økende grad strengere validering, sporbarhet og revisjonsoverholdelse. Produsenter og brukere vil møte hyppigere revisjoner og må vise dokumenterte bevis på riktig jordingspraksis. ESD-jordkabelen må oppfylle skiftende motstandstoleranser og materialsikkerhetskrav.

Smart og digital overvåking

Neste generasjon kabler kan inkludereinnebygde sensorer eller smarte brikkerfor å overvåke kabelintegritet, motstandsdrift og brukssykluser. Disse "smartkablene" vil varsle vedlikeholdssystemer hvis motstanden går utenfor rekkevidde eller hvis mekanisk skade er overhengende.

Materialer og holdbarhetsforbedringer

Fremskritt innnanomaterialer, høyytelsespolymerer, og mer elastiske ledere (f.eks. sølvbelagt tinsel, karbon nanorør-kompositter) vil øke levetiden, forbedre fleksibiliteten og redusere feilfrekvensen i tøffe miljøer.

Integrasjon med IoT og MES-systemer

I fullt digitaliserte fabrikker kan hver jordingskabel bære en ID eller et signal som kobler den tilManufacturing Execution System (MES). Dette gir innsyn i vedlikeholdsintervaller, operatørsamsvar og statisk kontrollhelse i sanntid.

Utfordringer å overvinne

• Balanseringkostnad kontra avanserte funksjoner: Smarte kabelløsninger kan øke kostnadene, og påvirke bruken i sektorer med lavere marginer.

• Miljøstress og slitasje: Høy luftfuktighet, kjemisk eksponering og slitasje er fortsatt pågående trusler.

• Brukersamsvar: Selv med kabler på toppnivå, undergraver feil tilkobling eller brukerovervåking ytelsen.

Ofte stilte spørsmål (FAQ)

Q1: Hvilken motstand bør en ESD-jordkabel normalt ha?
A1: Det typiske målet er1 MΩ ±10 %(dvs. 0,9 MΩ til 1,1 MΩ). Denne motstanden begrenser utladningsstrømmen på en sikker måte samtidig som den lar statisk strøm strømme til jord. I noen oppsett er et toleransebånd på 0,75–1,25 MΩ akseptabelt, avhengig av standarden eller kundens krav.

Q2: Hvor ofte bør en ESD-jordkabel testes eller skiftes ut?
A2: Testing bør minst finne stedmånedlig eller kvartalsvis, avhengig av kvalitetsregimet og revisjonsfrekvensen. Hvis målinger går utenfor toleranse eller kappen viser skade (kutt, slitasje, misfarging), må kabelenerstattet umiddelbart. Mekanisk tretthet eller intermitterende kontinuitet under bøyning er et feiltegn.

Sammendrag og merkevareintroduksjon

DeESD jordkabeler et grunnleggende, men ofte undervurdert element i ethvert effektivt statisk kontrollprogram. Forståelsehvadet er,hvorfordet betyr noe for produktutbytte, pålitelighet og sikkerhet, oghvordanå velge, installere, teste og vedlikeholde det utgjør ryggraden i en robust ESD-strategi. Når vi ser fremover, vil smart kabelintegrasjon, IoT-tilkobling, avanserte materialer og strengere standarder forme utviklingen av denne teknologien.

nårtilbyr et komplett spekter av ESD-jordingsløsninger – inkludert holdbare, sertifiserte ESD-jordkabler designet for lang levetid, konsistent ytelse og sømløs integrering i avanserte produksjonssystemer. For tilpassede spesifikasjoner, teknisk støtte eller anskaffelsesforespørsler,kontakt oss.
